CRT电视维修实例

1、机型：HD29933 彩电，采用（CN-18）机芯
故障现象：个别台图像上部扭曲
分析与检修：此机是从别处转来修理机，只是个别台有此现象，怀疑是AGC 有问
题，试输入AV信号也不正常，那可以排除不是AGC 引起的。仔细分析可能引起的
几个地方： ①行AFC1 和AFC2 、②行的逆程信号、③+5V +9V供电、④图像通
道、⑤晶振与振荡电路。按照上面一个一个排除，结果一无所获。再仔细观察，发
现图像扭曲时颜色也比较浓，难道是亮色分离有问题，试短路主板上的Y C脚，故
障消失了，该机TV/ AV信号经N901（TC90L01N）切换后从22 脚输出，此信号分
三路，一路经Q908放大作监视器输出，另一路经Q911/ Q912 /Q913进行同步分离，
作信号识别用，还有一路经Q915 放大再送回到N210 的24 脚。沿着这一路检查，
当代换Q915后故障排除。测量Q915其C与E级反向有662欧的阻值。以下是 Q911

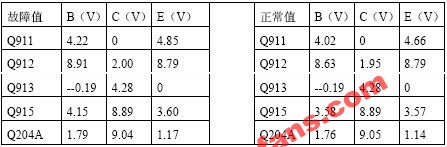

Q912 Q913 Q915故障前后的电压值。
故障前电压值： 正常的电压值：

2、机型：CHD2995彩电，采用（CHD-7）机芯
故障现象：图像呈现青蓝色，且有粉红色移动的彩团
分析与检修：将电视机的色饱和度调到最小，图像上粉红色移动的彩团仍不消失，
仍然呈现青蓝色，不是标准的黑白图像，判断故障在RGB 基色信号处理电路和末
级视频放大电路上。该机的RGB 基色信号处理电路在数字板组件上，由集成块TDA9332 组成，测量末级视频放大电路上插件CN9 的电压，发现该处的R 基色信
号端电压为2.55V，比正常值3.3V低，电压明显不正常。取下末级视频放大电路板
与数字板的接插件，测量数字板输出的R基色信号端口电压正常（5.22V），据此判
断故障在末级视频放大电路上的R基色信号放大电路上。该机的末级视频放大电路
主要有TDA6111Q组成。测量TDA6111Q各引脚的电压，发现①②脚电压正常，③、
⑦-⑨脚的电压明显不正常（分别为2.55V、194V、201V、198V，正常应为3.3V、
115V、113V、120V）。集成块①②③脚为信号输入端⑦⑧⑨脚为信号输出端，⑤为
黑电平检测输出端，⑥脚为电源供电端，来自数字板的R基色信号经CX03、RX03
从TDA6111Q的③脚输入，经内部功率放大后从⑧脚输出，然后送往显像管的阴极，
从检测电压来看，末级视频放大电路的三个输出端基本处于截止状态，从原理上来
讲末级视频放大电路的输出端电压受输入端电压的控制，因此可能是输入端外电路
和集成块本身存在故障。在三个输入端口中，②脚连接在电源上，①脚由分压电阻
RX01、RX02 提供偏置的电压。由于①②脚电压正常，故没有必要对其外接电路中
的元件进行检查。将③脚悬空，用短接线将①③脚进行短接，测量⑦-⑨脚的电压明
显下降，由此判断集成块正常，故障在③脚外接电路，检查外接的RX09、RX04，
发现RX09开路。更换RX09 通电试机图像恢复正常。

3、机型：SF2511彩电，采用（CH—16）机芯
故障现象：屏幕两侧有黑边，图像正常
分析与检修：打开电视测电源的16V，5V，145V均正常。于是怀疑是N200（24C08）
存储器数据丢失，拷贝完更换后果然正常。几天后用户打电话又出现同样的现象，
于是上门同样更换存储器正常。再仔细检测整个电路板没有发现异常。经观察发现
高压帽处有轻微的打火发黑的痕迹。恍然大悟，打开高压帽，发现挂钩处都生锈了，
处理完毕后装上后壳。用户用到至今3 个月没有发现异常。这个情况告诫我们更换
存储器要仔细检查是别处有使其数据丢失的原因，避免重复维修。
——辽宁服务中心：灯塔市友理家电维修中心
4、机型：HD29166 彩电，采用（CHD-7）机芯
故障现象：有伴音，黑屏（有时屏幕下部有十多根回扫线闪动，水平方向时长时短）
分析与检修：根据电路原理和故障现象，初步确定故障在场扫描电路，怀疑场输出
集成电路（N401 /TDA8359J）的驱动电压（VD+和VD-）有问题，首先开机对N401的1 脚和2 脚电压进行测量，发现两脚电压不平衡：1 脚电压1.23V，2 脚电压0.6V，
（正常时，两脚电压应该平衡的，1.4V 左右）。分别脱开其外围电容器C409A 和
C559A 试机，故障依旧。怀疑数字板（JUC7.820.1031）输出的VD+和VD-电压有
问题，脱开电阻R725 和R726，测量数字板接口CN233 的8 和9 脚的电压依旧不正
常，对数字板上的集成电路N508（TDA9332-N3或者是OM8380）的1 和2 脚的对
地电阻进行测量基本正常，代换一块TDA9332 和数字板上电容器C564 和C565 故
障依旧。基本排除数字板有问题后，再次测量集成电路N401 的1 和2 脚电压时，
发现一次开机电压是平衡的，只有二次开机后电压才会发生变化，由电路分析可知，
一次开机时外围总线上的元件基本上没有工作，二次开机后，总线上的元件都开始
工作。因此怀疑总线或总路线上的外挂元件有问题。分别脱开和代换总线上的元件，
当代换存储器IC203（24C16A）时故障排除。（用存储器数据读写码器对这块存储
器的内部数据进行观察时，发现有多行数据被清零）本机故障是由于存储器的数据
丢失，造成数字板上的IC N508（TDA9332）的工作状态发生改变造成的。
——江西服务中心：晏龙华
5、机型：PF2155 彩电，采用（CH-16）机芯
故障现象：图像正常，热机一、二小时伴音会出现叭叭响
分析与检修：测量TDA8943SF 各脚的电压正常，故肯定该故障在公共通道电路，代
换高频头A100：TDQ-5B6-M 无效，再检查相关电路元件均无异常，仔细分析小信号
处理电路，测（CH05T1631）各脚的电压时，发现36 脚电压为0V，引起我的注意，
因为第36 脚是EHT 高压检测输入，正常为1.58V 左右，R232 为100KΩ是36 脚的
分压电阻，其一端电压为8V，把R232取下测量已开路，换R232 后观察几小时未见
伴音出现叭叭响，再观察三、五天也未出现此故障现象。
总结：CH-16 机芯目前市场质量信息反应出，突出故障现象有：换台会叭叭声；热
机一会儿有叭叭声等，好多都是出在瓷片电容失效，千万别忽略电阻也有变质的。
——福建省服务中心：张明建
6、机型：H2186W彩电，采用（CN—12）机芯
故障现象：开机无光栅无声音
分析与检修：开机首先测量开关电源次级+B 电压输出0 伏，再检测整流滤波电路
中滤波电容C507 正端电压为300V，测得电源各次级均无短路现象，排除了因短
路造成的过流保护引起整机无光无声。用万用表检测开关管的基（b）极，发现在通电瞬间，该级有一负压，之后该负电压就消失了，由此判定启动电路、正反馈电
路正常。 断开光耦器VD515（3）或（4）脚，瞬间通电，+B 端仍无电压输出，
说明故障在V511 或V512 组成的热地电路，进一步断开V511 的 c 极，故障依
旧，再断开V512的 c极，通电瞬间，开关电源各次级电压均有输出。由此判定故
障在V512 与V511 之间的电路，这时只须检查R515 / C515 / V512等电路就
可以了，经查电阻R515 及V512本身均正常，试代换C515试机，故障排除。
注：当采用断开光耦器VD515（3）或（4）脚，断开V511 的c极，断开V512
的c极等处理措施，试图使开关电源处于自由振荡状态，所以只能在瞬间通电监测
开关电源有无电压输出，若通电时间稍长，会因输出电压升高而损坏负载各电路。
——甘肃服务中心：向永龙
7、机型：HD29966 彩电，采用（CN—18）机芯
故障现象：伴音正常，无光栅
分析与检修：据用户反映该机器在收看过程中突然听见‘啪’的一声响，电视就成
黑屏，关机时还闻到焦味。造成该故障现象的原因：1、显像管损坏如(管颈断裂情
况)；2、显像管灯丝电压中断,使阴极不能发射电子；3、视放电路的故障,可能是视
放管得不到正常的供电或截止，使显像管的阴极与栅极之间电位差过大而截止；4、
行与场逆程脉冲不正常,而导致无光栅。打开机器的后盖，开机后有高压启动声，随
后灯丝已点亮，检测末级视放电路没有发现异常之处。关机仔细查看，发现VD404
断裂，且其引脚弯成60 度角偏向一边，该二极管是场输出供电整流二极管，继续查
看发现N301 LA78041 也一角炸飞。再继续检测未发现短路和开路的元件后，将
VD404 N301 更换。开机正常，装上机壳后，试机15 分钟左右，突然听见‘啪’
一声响，再次黑屏。拆机发现LA78041 再次损坏，其它未见异常。何故再次损坏
LA78041。那么只有偏转线圈和场供电，由于VD404 断裂，取下损坏的LA78041
单独对场供电电路进行观测，发现‘啪’声是从行输出部分发出，随‘啪’声的发
出VD404 负端电压也在升高，因时间短暂，无法测出最高值是多少。此时确定‘啪’
声出现时27伏电压升高，是屡次损坏场集成电路LA78041 的杀手。再继续监测+B
电压没有发现升高的现象，最有可能的是逆程电容容量不足，导致场扫描回扫时间
变短，引起输出电压升高。经仔细查看发现C421 顶部有一黑色裂纹，必是放电所
致。将该电容更换后，长时间通电‘啪’声不在出现。这时再将LA78041 装上，开
机观察两小时有余，再没出现‘啪’声。故障彻底排除。

8、机型：C2919PK彩电，采用（NC-3）机芯
故障现象：图像暗，只有色度信号，无亮度信号，伴音正常。
分析与检修：图像无亮度信号，说明亮度信号通道不畅通。与亮度通道有关的组件
有亮度信号处理组件和数字梳状滤波器组件。首先把亮度信号处理组件与主板的接
插件XPL1B 的（1）脚Y 信号输入与（3）脚输出短路连接，判断是否亮度组件引
起，故障依然，再用遥控器进入总线，把M01 数据调到47 以下，判断是否是梳状
滤波器引起（也可把AV板上的插座XPZ2AR的300 脚、302 和306 脚连起来），但
图像毫无改善，于是根据电路图分析，图像信号从中放组件BP脚出到主板XPV2B
的（228）插针，再经AV 板XPV2A 的（228）脚输入到AV板音频、视频切换集成
块NQV01（TA8777）的（35）脚，从TA8777 的（30）脚输入到AV板，再送到梳
状组件XPZ2A 的300 脚，从梳状滤波器分离出Y 信号和C 信号，再输入到AV 板
NQV01TA8777（28）Y和（26）C与外接S 端子切换后，从（19）Y信号（21）C
信号输出，从（19）输出的Y 信号分为两路，一路到AV 板（240）脚再到主板，
送到CPU（47）脚控制无信号静音，另一路到插座XT201 的（58）脚再经过DL21
亮度延迟线，输入亮度处理组件LT 板插座XPL1B的（1）脚，从其（3）脚输出，
送到NQE02 CX20125（7）脚进行黑电平延伸，从其（4）脚输出送到NQT01 TA8814
（15）脚进行彩色瞬态改善电路从（2）输出，再送到解码块TA8783 的（58）脚进
行处理。根据此Y信号的流程逐级检查，波形及电压均正常，维修一时陷入困境，
于是检测TA8783 各脚电压，查得（41）、（42）、（43）R、G、B输出均为2.5V，正
常为3.9V,（57）脚（黑电平钳位）为2.6V 显然偏低，正常为5.7V，于是更换(57)
脚外接电容C205（0.47UF/50）机器正常。
—— 山东省服务中心 ：涂云春
9、机型:SF2539 彩电，采用(CH-16)机芯
故障现象:不开机，指示灯不亮。
分析与检修:根据故障现象，大致确定开关电源出现故障，测电源各次级输出电压均
为0V，且各路均对地无短路现象，进一步判定故障在开关电源本身。测电源厚膜集
成电路N801 各脚电压，发现其（4）脚供电端为10.6V，且稳定不变。很明显，该
电压过低，N801 内部振荡电路无法启动，须同时断开电源次级+B 电压端与行输出级
间的电感L832与N801，二次供电系统中的V801（e）极与VD803，通电测开关电源+B输出端电压上升到146V 左右，同时电源发出“叽叽”叫声，由此判定N801 的二
次供电系统出现故障，在通电的情况下，继续测V801的 （b）极（c）极电压，发
现该电压分别为11.3V/31V。怀疑V801 （b）极外接稳压二极管VD808 性能不良，
经更换VD808，测其负端电压上升至18.2V，恢复所有断开电路，整机故障排除。
