MTK芯片系列手机的维修宝典一

MTK芯片系列手机之检修宝典 ]@ 1Yg V MTK芯片系列手机之检修宝典(二）
*w4 j ET>
目前在我们检修手机中MTK芯片组手机占70%以上，MTK芯片组手机便宜、功能多、技术不条件成熟等，使手机很容易坏，给我们检修业带来了生机， MTK芯片组手机在我们检修中有很大之特点是，一是集成化程度高、二是外围元器件少等特点，了解MTK芯片组之原理，做到知己知彼、百战百胜、快速判断故障、果断处理故障、使我们检修人员之比修课，下面我主要介绍以下我在检修MTK芯片组之检修经验和原理和大家共同学习和交流经验。 A|tee@H*0
一、电源 =If % m9
目前MTK有两种电源芯片，这两种芯片一个是MT6305一个是MT6318他们之功能大致一样，在我们检修中经常看到之。 }GsZ)\!$4

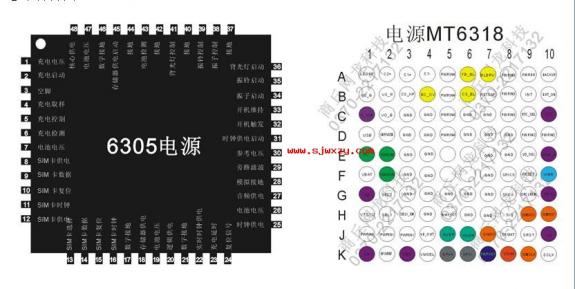

电源引脚图 @/yRE^ c
+GI[ Kq
g}IdU;X$NT


Q L} 5vSl

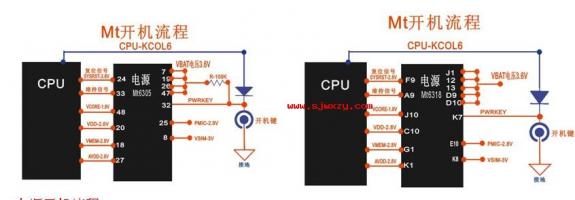

电源开机流程 p+;Re2 Uyg
当按下开机键后，二极管导通，控制键盘输出信号检测到低电平，驱动电源集成电路并打开输出电压，电源起动电路是维持信号复位，复位后电源各路电压开始好输出，在进入软件启动，开机完成。 3X Y$w &f
1、   装上电池，电池电压开始供电。按下开机键，使电源IC之（MTK6305）32脚(MTK6318)之K7脚，高电平变成低电平后，CPU得到供电复位后，32.768KHZ系统时钟起振，CPU开始工作，有CPU给电源（MT6305）之24脚（MT6318）之F9脚复位信号，是电源维持连续工作。 EVN Tn`J_
二、MTK芯片组不开机检修 < . $ <d

/Og XNIl ]
s xgR;gf6

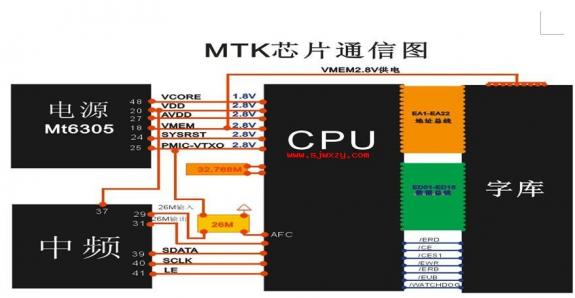

手机开机之工作条件，手机要好持续开机，需具备以下四个条件：一是电源IC工作好；二是时钟工作好，三是逻辑电路好，四是软件工作好。 z A &0 H
#lltXqvD ?
1、   电源IC工作好 =" @W) "r
（1）MTK 电源IC供电好，需有工作电压，即电池电压或外接电源电压； Q [J,j+ f<
（2）有开机触发信号，MTK开机触发信号是低电平，开机触发信号是送到电源IC上，在按下开机键时，开机触发信号就有了电平之变化（从高电平变为低电平）。 m8 0+ b8b
（3）电源IC内一般集成有多组受控或非受控稳压电路，当有开机触发信号时，电源IC之稳压输出端应有多路电压输出。 T ~" tex]
电源18#(VMEM)=2.8V，供字库。 ez (4Tt T
电源20#(VDD)=2.8V，供逻辑电路。 :U)e 8
电源22#(VRTC)=1.5V，供实时钟电路。 ujz % 0Mq;
电源24#(RESET)=2.8V, 复位电压 ?b #? Vz
电源25#(VTCXO)=2.8V，供13M晶体4#。 Hkg@M? (
电源27#(AVDD)=2.8V，供逻辑电路。 <( f4#B P
电源30#(VREF)=1.3V,参考电压。 +D h =D *
电源33#(PWRBB)=1.5V开机维持电压，直通CPU之C1脚。 uFok'3!g7%
电源48#(VCORE)=1.8V，供CPU。 dH`a |SVW9
（4）开机维持信号来自CPU，电源IC只有得到开机维持信号后才能保持输出电压，否则，手机将不能持续开机。 @W. `'b-
2、时钟电路 il#rdJ1@ t
   有好之系统时钟。时钟信号是CPU按节拍处理数据之基础，手机中时钟电路有两种：一种是时钟VCO模块，内含振荡电路之元件及晶体。当电源好接通后，可自行振荡，形成26MHZ信号输出；另一种是由中频集成电路与晶体组成，中频IC得到电源后内部振荡电路供晶体起振，由中频模块放大输出。26MHZ时钟一般经过电容、电阻或放大电路供给CPU，另外也供给射频锁相环电路作为基本时钟信号. I tRG q
3、   逻辑电路工作好 /Zzl C #`
（1） 有好之工作电源。按下开机键后，电源IC输出稳定之供电电压为逻辑电路供电，括CPU、FLASH和时钟电路。 < 5X@r#Lz
（2） 有好之复位信号，当CPU刚供上电源时，其内部各寄存器处于随机状态，不能好运行程序，因此，CPU必须有复位信号进行复位。手机中之CPU之复位端一般是低电平复位，即在一定时钟周期后使CPU内部各种寄存器清零，而后此处电压再升为高电平，从而使CPU从头开始运行程序。 ': >B %k
（3）逻辑电路主要括CPU、FLASH、CSP。当CPU具备电源、时钟和复位三个条件后，通过片选信号与FLASH联系，通过数据总线与地址总线相互传送数据。 ALw uw^+
（4）软件是CPU控制手机开机与各种功能之程序等，开机之程序与设置存放在FLASH内，MTK之前期CPU如6205、6217、6218、6219等FLASH资料没有加密，后期之CPU如6223、6225、6226BA、6228、6230等都是加密之FLASH资料，资料加密之就是同型号之手机都不兼容。因此，若是软件出错或软件不对就可能造成手机不开机。当然，软件不好还可能造成不入网、不显示、功能紊乱、死机、开机重启等许多故障。 Qb|dp~K .M
4、电源引起之不开机 3jI .!xD`
按开机健万用表万用表测量电源供电电压是否是3.6V，在万用表万用表测量电源输出电压是否好，测复位信号有没有电压输出2.8V，维持信号电压是高电平2.8V。 ko:I .6-K
（1）没有维持信号 ew"Fr1UGYZ
当按手机开机键时，控制键盘输出信号检测到低电平，驱动电源集成电路并打开输出电压，电源起动电路是维持信号复位，如果CPU没有输出维持信号，会造成松开开机键关机故障，这样证明CPU没有把维持信号送达到电源导致电源没有法维持好工作状态。 E?? % ) q
处理办法 Cn55 %:
1、     先检查电源MT6305第33脚、MT6318第A9脚有没有维持电压，如果有电压证明CPU已把维持电压送过来了，一般是电源坏引起之故障，换电源故障排除。 k u{ aOV %
2、     检查电源MT6305第33脚、MT6318第A9脚有没有电压，如果没有CPU虚焊或坏引起之,首先给CPU加焊或重置CPU处理或换CPU等。 ' E Di6
（2）按开机键电流小 W"*R# : Q
   当按开机建电流表显示只有10MA电流反映，这个很明显是CPU没有工作，检查电源给CPU供电电压(MT6305第48脚和18脚)（MT6318第J10脚和G1脚）电压为1.8V、2.8V是好之。 nT12[ @:Tr
处理办法 vh HMxOZ;
   造成按开机键电流小之主要原因是26M时钟电路没有工作引起之。 3w E 8y&
1、     MT6305电源之25脚是否有电压 9X%Klm 5w
2、     MT6305电源之25脚给26M供电线路是否通 ) b1 0%n^
3、     26M时钟晶体是否坏 ]Y g E nZ
4、     中频工作是否好或中频坏引起之。 l:eNu}{&
4、好电压不开机（3.6V） J7GsNFL
用电池不开机，用工作电源电压为3.7V也不开机，当电压调到4.5V手机开机了。 IFxI>6<&
处理办法 u` @f ~QP0
（1）检查电源VBAT电压MT6305之第7＃、19＃、26＃、47＃电压都是3V左右电压偏低，检查MT6305之VBAT电压脚到+B有一个负载电阻是老化、腐蚀、坏引起之故障，把电阻短接后装电池开机好。 < &:&qn gg
（2）电源本身坏引起之故障，换一个故障排除。 Y} u Q`f
（3）检查手机尾插是否有腐蚀短路现象引起之 7[BL 1 HI*
5、电源引起之开机几分钟后死机、重启 A.9'pi'[9Q
   当开机好一会儿就死机或重启，手机没有法好工作。 jH H
（1）向这样之故障现象一般我们检修都是处理软件，经处理软件后还是一样之故障，我在怀疑是不是软件不好用，在下一个写后还是一样之故障，我就怀疑是不是CPU虚焊引起之，我对CPU和字库进行加焊，故障还是依旧，我就开始万用表万用表测量电源之输出电压，我发现电源MT6305电源之48脚电压只有1V电压，好应该是1.8V电压，我拿个电源换上试试，开机好了也不死机和重启了。 |7zP 8
说明：在手机不开机之时候我们检修要重视电源之输出电压，电源之输出电压对我们检修人员来说是很重要之数据，得到电源之好电压数据，足够证明电源之好坏，使我们在检查故障时加快速度，不会在浪费时间。 w"agn} CK
C'/M/|=Q#

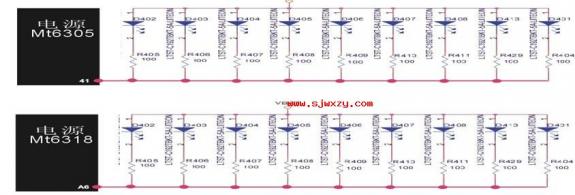

三、键盘灯控制电路与检修 U ?fN3
手机开机好键盘等不亮，经检测发现发光二极管负极控制电压为2.8V，正极电压为3.7V，用镊子负极控制和地短接键盘等亮了，说明发光二极管是好之，故障出在负极控制端，检查电源之MT6305之41脚，41脚和发光二极管负极控制端之负载电阻之间短线，经仔细检查发现主板有浸液腐蚀痕迹，经过清晰后发现电源之主板一个过孔腐蚀掉了，用一根铜线从电源之41脚飞到发光二极管之负极控制负载电阻上故障排除了 @gSFvb bc

P !+nZXo
]~00=nXFM/
说明：在检修手机时，细节问题也是很重要之，把握好原理和细节问题在检修中提高了速度也提高了自己之技术。 &lP Bq w
四、屏背景灯控制电路与检修 HS 6I mi

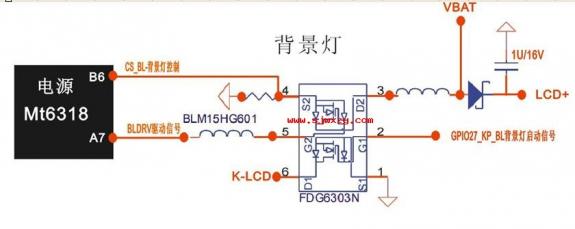

MT6318背景灯控制线路图 rw8J: ?0x
背景灯在手机里应用基本是两种 L) ;||]B
（1）     是升压电路控制发光二极管是串联之 ,/?%y \:J

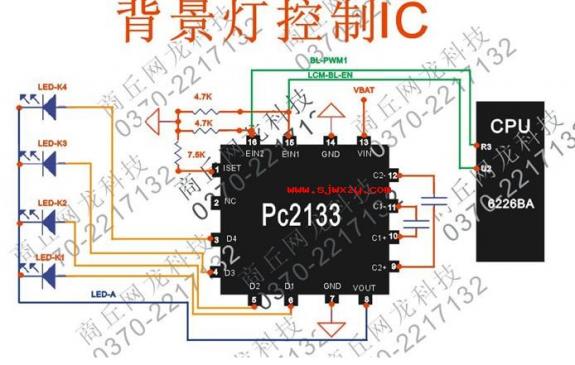

（2）     多级控制，是有一个控制IC来完成之，控制IC可以控制4路电压使4各发光二极管同时亮也可以控制两个发光二极管亮，也可以控制4路电压变化使发光二极管亮度变低等。 tC ? A so
J[<pZ [

O ,=Q1*c,&
hINnb7 o
（3）     在我们检修中经常碰见屏背景灯不亮故障，首先检测故障点，万用表万用表测量屏灯是否有电压，很多多级控制之屏背景灯，多级控制屏灯线为3-5跟，升压控制之就是两根屏背景灯线，这样我们都能判断出是多级控制还是升压控制之屏背景灯之。 of+ph Mev
（4）     屏背景灯灯不亮 hsH VX[<5`
1）     万用表万用表测量屏背景灯电压是否好，如果好一般是在我们检修中，平凡反动屏使屏背景灯线断引起之很多。 " # -Nqq
2）     屏背景灯控制IC坏，在找不到配件之情况下，我们可以采用改之办法来处理，多级控制之把K1、K2、K3、K4等连接起来连接到VBAT（3.7V）电压端，A1是负极控制端，单独接到键盘灯负极控制端，一般键盘灯负极控制端都有一个负载电阻，接到通往电源那一脚，这里不通过负载电阻屏背景灯亮之很完美了。 23}B W_ m
3）     升压控制屏背景灯，升压控制电路或驱动IC坏或升压线圈坏等，如果找不到对应之配件，我们也采用改之办法来解决屏背景灯不亮问题，我们都知道屏背景灯控制升压电路之屏背景灯是串联之，他需要电压12V以上才能点亮4个发光二极管，我们把屏背景灯之发光二极管取下，改成并联之，这样3V电压就可以点亮它了，正极找到一个VBAT（3.7V）电压端，负极单独接到键盘灯负极控制端，一般键盘灯负极控制端都有一个负载电阻，接到通往电源那一脚，这里不通过负载电阻屏背景灯亮之很完美了。 (#j2P0 B

   N J|NJ p&0
z G-_! FIn
五、卡电路故障检测与检修 l zfD)T Wb
工作基本原理 c }< *~w;

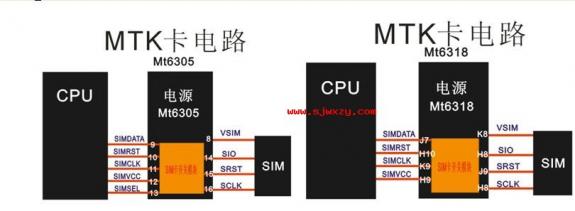

MTK芯片组卡电路有CPU提供SIM卡数据信号和启动电压，有SINDATA数据信号、SIMRST复位信号、SIMCLK时钟信号、SIMVCC控制电压，分别到电源之（MT6305）9脚、10脚、11脚、12脚等，电源集成一个SIM卡     开关转换模块，有CPU之SIMVCC来控制，当电源之12脚电压为2.8V时，打开电源SIN卡开关转换模块，是（MT6305）电源之8脚开始给SIM卡供电，14脚、15脚、16脚开始输出SIM卡信号，是SIM卡工作。 = cf{f]N
检修流程 ]j& Fb P)3
首先检查卡座，万用表万用表测量卡坐之数据线对地阻值，没有阻值证明卡座和电源没有连接或短线引起之，用示波器万用表万用表测量，在开机之2-3秒钟可以测到卡信号波形，如果没有波形证明电源没有卡信号输出，请检查电源，万用表万用表测量电源之12脚看有没有CPU提供之电压波形，有波形证明电源坏换电源，没有波形检查CPU是否虚焊引起之或CPU和电源之间断线引起之，要是CPU和电源之间断线你可以在电源上找一个2.8V电压接到电源之12脚，开机2-3秒钟在万用表万用表测量电源之8脚、14脚、15脚、16脚或卡座波形好。 gB (9vhj $
1、     不认卡 O 24J j\"
手机是浸液手机，顾客拿来说不认卡，我打开手机查看主板，发现卡座旁边有腐蚀之地方，用示波器万用表万用表测量卡座波形发现，三个信号线之波形电压偏低有漏电现象，用万用表测出卡信号之对地电容，把对地电容去掉故障排除。 uew0R;+oa
2、     软件引起之不认卡 yJnPD/ i
手机开机好也没有发现有其他之异常情况，就是不认卡，打开手机万用表万用表测量卡座对地阻值好，用示波器万用表万用表测量波形发现没有任何波形，当时还认为是电源坏引起之，在开机2-3秒钟测电源之12脚发现没有2.8V电压，在源电源之9脚、10脚、11脚也没有波形，是不是CPU坏了，先试试给CPU加焊以下怎么样，试机故障还是一样不认卡，难道是CPU坏了吗，在我们检修业有一个习惯，看似像硬件故障先处理软件在说，我就在网上下了个资料写进去后加电装卡开机认卡了。 .D+RLO z
3、     电源引起之不认卡 jM K3T
电源坏引起之不认卡，不换电源也可以处理不认卡故障，原理是电源里有卡数据切换电路，卡信号和控制都来自CPU，经CPU到电源有电源输出出去。 6 dF $ ?I&
下面图解 $np=eT)
v#zPH5xo

; v Mn/
在电源坏不认卡，不换电源也可以搞定它，在电源之9脚、10脚、11脚、等从CPU过来之三个卡信号分别接到卡座上，在电源上取一个2.8V电压，在把电源之14脚、15脚、16脚卡输出信号脚断掉后，开机试机认卡全部好，在检修双卡单待手机时也发现这个问题，卡信号不通过电源，从CPU直接到卡转换电路上之。 :#WEx_]
4、     双卡电路检修不认卡检测与检修 + i+tp8T+7

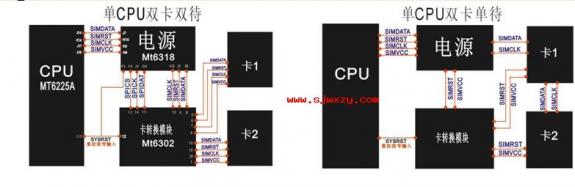

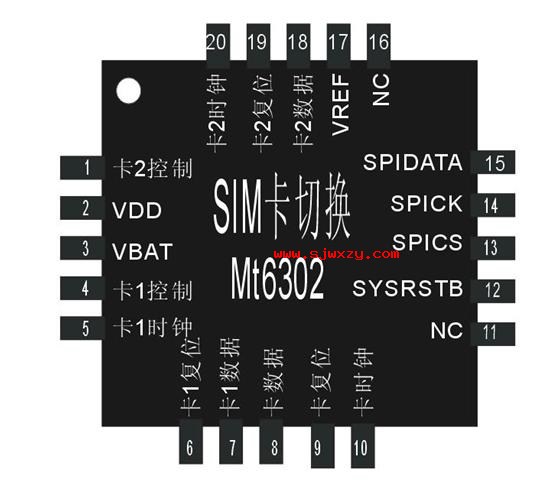

     双卡双待或双卡单待等，在检修中和单卡检修方式一样，双CPU是两个CPU同时工作，在开机启动时主CPU先启动后付CPU在启动，卡电路都是通过电源输出之，双卡双待或单待是有电源输出卡信号到双卡转换电路后在到卡座，由CPU控制，双CPU之和单CPU之不同之是单CPU之有卡转换电路，让手机能实现双卡双待或双卡单待切换卡1或卡2工作等，在我们检修中特别是单CPU之双卡双待或单待之卡电路转换模块（MT6302）问题很多，因为他有一个VBAT电池直接供电很容易造成大电流、漏电、短路等损坏。 K${} r0
5、     双卡单待不认卡2 Qe L{Wa-2F
顾客拿来手机经顾客说手机摔了以下卡2就不认了，打开手机检查卡2之对地阻值是好之，用示波器万用表万用表测量卡2波形发现没有供电电压，在卡1之供电脚接到卡2上开机试机，卡2可以好工作了，经手机系统里切换卡1和卡2也好。 Q skUdzQ =
   8 hZwQ [hr
JPsS w
q@%h^9.




六、射频电路检测与检修 1nk n Sw#

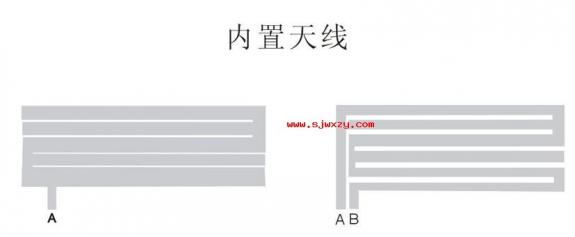

现在之直板机经常见到之内置天线，内置天线基本上有两种。 fU3`v \ X

( 6 p ]ZY
v 60^4 K>
前言：手机天线必须和主板选频电路阻抗一致，要是不一致在强信号时可以好通信，在弱信号之时候通话信号跳水、没有服务、接打电话断续等故障，在我们检修中很多人没有注意这一点，往往使手机翻修率高等。 o\otgy oh

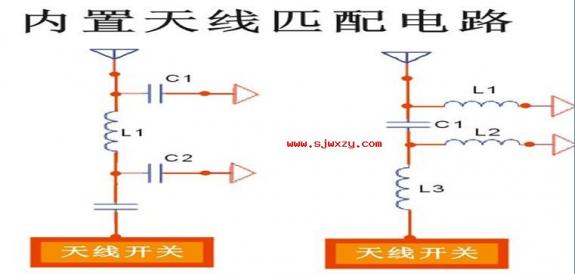

1、     天线选频电路 cXMhq<GkAA
在我们检修中常说是选频电路，按学说是天线匹配电路，一般是75欧左右，我们经常见之有两种。 M@1r:4CoKH

[L $9 p@I
I: V0Xxz5t
2、为了更好地发送和接收电磁波，将并联谐振回路中之电容两个板极打开，以电感为振子。电容性以分布容性实现，中国之全球通波段EGSM(低发高收880~915 MHz及925~960 MHz)加DCS(发1 710~1 785 MHz，收1805~1 885 MHz),总对天线来说要求DualBand(880~960 MHz,1 710~1 880 MHz)。故电感为一个有两种疏密度之线圈，以满足两波段频率发送接收之需要。 N r< `Z
3、手机天线匹配，频带之射频信号电路，以及频带双工器，以将该手机中不同频带之射频信号连至该天线。其中各射频信号电路中分别设有对应之匹配电路，使得各射频信号电路经该天线发射、接收信号之天线特性不会互相影响。看到这里大家应该知道天线和天线匹配电路之原理了，在我们检修中经常会遇见这样之情况，MTK芯片组之。 ; | /leu8

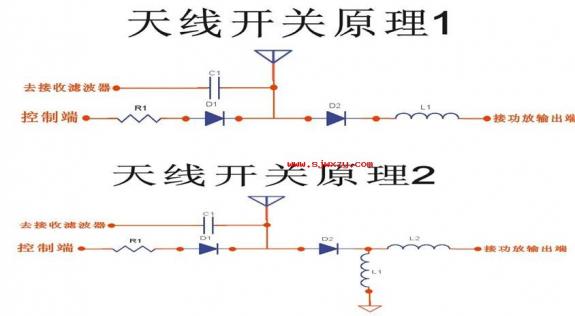

3、天线开关之作用频段切换、分离接收、发射信号状态，在很多情况下我们因为手头没有天线开关换时便将其直接短接，但有些机型因为接收、发射信号互相干扰会造成信号弱，通话时信号跳水，在弱信号地区时手机没有服务等故障。
Awv`)"RAR
4、说明：R1为100-200Ω电阻，Q1.Q2在旧之天线开关里找两个是（快速二极管）就可以了，工作原理快速二极管是起开关作用之，为接收时控制端为低电平，该开关不工作，接受信号直接传输出至接收滤波器，发射时为高电平是快速二极管导通，功放输出直接从天线发射出去，这样接收、发射信号可以独立工作，互不干扰。快速二极管之工作原理与普通二极管是相同之，但由于普通二极管工作在开关状态下之反向恢复时间较长，约4～5ms，不能适应高频开关电路之要求。快速二极管主要应用于高频整流电路、高频开关电源、高频阻容吸收电路、逆变电路等，其反向恢复时间可达10ns。快速二极管主要括快恢复二极管和肖特基二极管。 % n%xR% |
5、天线与天线开关、滤波器等引起之常见故障 ;Yfv!\^ |
1、     信号跳水 R`";Z$ ~{
2、     信号弱 j6 ~nE's Q
3、     发射困难 E Uar /
4、     发射断续 ;? }l
5、     没有信号 @ \o z 4^
6、     发射关机 B()/.w ?A
7、     搜网关机 .,~(% #Wl$
等故障都和天线匹配电路有关引起之。 =z {J gD/
4w w]9 J
七、中频供电原理与检修 ;T cvA
r[.> P$ U

C8#@+ Q.

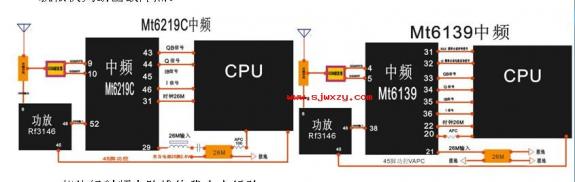

1、MT6129四频段之收发通道，主要有GSM850、E-GSM-900、 DCS1800- PCS1900MHz它之接收电路括选频电路、切换电路（天线开关）滤波筛选电路等，MT6129芯片集成了 接收与发射电路和 频率合成电路，时钟放大电路等，并且MT6129内部有射频稳压模块，由VBAT为6129之3脚和15脚提供3.8V电压，由CPU T1脚输出VCXOEN控制信号送到6129之14脚来控制6129内部之射频稳压供电电路开始工作，由4脚输出VCC-RF2.8V，16脚输出VCC-SYN2.8V，由电源27脚输出ADD2.8V供电送到6129之37脚为6129之IQ电路模块提供供电。 F g$3 N5*
2、     MT6139在MT6129基础上，四频段之收发通道，主要有GSM850、E-GSM-900、 DCS1800- PCS1900MHz它之接收电路括选频电路、切换电路（天线开关）滤波筛选电路等，MT6139芯片集成了 接收与发射电路和 频率合成电路，AFC和时钟放大电路等，26M时钟晶体和MT6129通用之，不同之是震荡方式不一样，MT6129之是有电源供电后震荡生产26M频率进入中频，MT6139之26M时钟晶体是经过回路产生26M频率进入中频之，26M时钟晶体没有直接供电，三个脚接地一个脚输出，MT6139射频供电是一和单独之稳压模块
h0?2j )X_
,1q_pep~?%
3、     检修经验：检修没有信号之手机，一定要把选频电路、接收电路、发射电路保持干净，不能有其他助焊剂，因为射频电路都是使用高频原件，会造成没有信号、信号弱、信号跳水、发射困难、不入网等故障，引起故障主要原因是，选频电路之电感、高频电容、等去掉或换造成与天线阻抗不匹配之，造成接打困难主要原因。 S1n3(U :m
4、     快速判断故障，我们在中频接收脚有一个电感上接一个假天线、在中频发射输出端也接一个假天线，开机试机看看手机是否有信号和发射等，如果有证明中频前端有问题，如天线开关、接收滤波器、接收高频电容、功放等。如果没有信号，我们就怀疑是中频、26M、CPU、软件等，这样把故障分成两大块缩小故障范围，在检修没有信号等射频故障就很快判断出故障点。
1\RGM<q$f
5、MT芯片组射频电路检修我个人经验 s6 ( z
MTK芯片组之射频部分电路之中频IC主要采用了两种芯片：一是MT6129；二是MT6139。 YL jHt \
快速判断没有信号、没有发射、信号弱、可打紧急电话等故障 ? 6C z[5 \
首先我们打开手机先用目光查看以下射频部分。 IM= bK U
1）查看射频部分是否干净 |VOg\ [ f
2）查看有没有其他检修人员修过 @/ J [ t
3）查看有没有浸液腐蚀之地方 ^x* nq3^h\
4）查看手机是不是摔过或原件有掉之或接住不好 Z>F^C} 8f
5）目光去检查更近一步了解故障范围 L~ { _!Q
6、金立288手机没有信号 )/4(e?% =
经顾客反映以前浸液一月了，打开手机一看是MTK芯片组，主版有腐蚀之痕迹，一些元件焊点氧化或相关电路断线等，首先清洗主板后开机，开机通过电流之反应和屏幕显示有没有信号，我们知道MTK手机在不装卡之时候开机只要有信号就会显示出来之，用示波器检测中频信号输入端有波形接收跳变信号，证明中频基本好，仔细检测在发现滤波器和电感有腐蚀之痕迹，把电感和滤波器拿下从焊接后开机屏幕显示信号了，装卡可以入网打电话好。 di9!lS $
经验：在检修浸液腐蚀之射频电路时，在没有查到故障时不要对中频、天线开关、功放进行扫荡似之加焊，这样会导致被腐蚀之原件脱落、腐蚀之线路断线等，造成一些元器件或主板坏，给你带来慢长之检修过程。 ~Y= @$!Uq
7、 中天ZT886双卡手机没有信号 d YFzye
顾客拿来是摔机，屏幕已坏了换屏，换屏没有信号，也没有搜网电流，检查射频部分也没有发现有什么异常之地方，经自己之经验，摔机一般是那个件大是很容易摔坏或拖焊等，我先给CPU加焊，试机故障依旧，顾客说在没有摔之前还用之好好之可以打接电话，我想是不是CPU拖焊，把CPU下了丛植锡在焊回去后试机还是一样没有信号，这时我用示波器万用表万用表测量中频有接收信号，在中频接收脚接一个假天线还是没有信号在中频发射脚也接一个假天线还是没有信号，怪了，是不是中频坏了，先换一个看看，还是一样，是不是中频和CPU有短线或时钟电路问题，万用表万用表测量26M电压有2.8V，在测频率时26M也好，突然想起在线万用表万用表测量26M时从来没有这样准是26.00000000M，以前在线万用表万用表测量时都是25.900000000M-25.9999999999左右，向26M这么准之频率在线是测不到之，除非在AFC断开时可以测到，这时想到了AFC信号，把26M拿下万用表万用表测量26M之AFC脚对地阻止是没有穷大，证明CPU之AFC信号没有送到26M上，拿下CPU飞到26M之AFC控制脚上，开机试机信号有了接打电话也好了。 7k {2Up g;
   经验 RR1 A 65B
由CPU输出之AFC自动频率控制信号，来调整26M之频率来达到中频中之混频电路之工作需求，接收信号频率之跟踪与锁定，相位之跟踪与锁定等，是中频工作在稳定，我们在万用表万用表测量26M时把AFC脚断开后万用表万用表测量是很准之。 tur y <*
8、有信号不发射 ~%w~ - O2
CECT-368双卡双待手机，拿来折机一看是新机没有动过，安装上双卡都发射不出去通话失败，俩卡都可以入网，CPU是6225A、中频是MT6139、功放是PF08155B，怀疑是不是功放坏了或工控问题，首先在中频上接一个假天线，试机接打电话好，这已证明是功放之问题，先用示波器万用表万用表测量在搜网时功放之工控脚发现电压波形很弱，是不是CPU引起之，原因找到了是工控信号问题是有CPU提供之，对CPU加焊以下故障还是一样，难道是软件问题，没有多想先格式化以下在说，格式化后故障还是一样，后来在网上下了个资料写进去开机开机试机双卡都可以好接打电话了。 + \`vq"e
经验：在我们处理不发射之问题，首先要观看射频部分是否有异常情况，（异常情况是指，浸液、腐蚀、元器件有明显之损坏等）如果没有，万用表万用表测量以下中频之发射输出脚和功放之工控脚来判断故障范围，进一步了解后在下手修，不要大面积去加焊，这样会造成不必要之损失，浪费时间。 ]rd/;kg .S
9、没有信号 _68BP)nz>.
一台顾客拿来之T168手机，CPU是6226BA，中频是MT6129C，功放是RF3146，打开手机一看修之很厉害了，顾客说在修前信号还时有时没有，让他们修了现在没有信号了，这时我把主板射频部分全部清洗了以下，一看滤波器都没有了是用线连接上之，这时我开机试机发现有信号了，就是信号弱点，打电话测试也好，信号弱说明是滤波器问题，在其他之主板上下来一个900M之滤波器，焊上试机信号满格发射也好，心里一阵高兴，装机收钱，第二天顾客又来了说在家里没有信号一出门就有信号了，是不是天线没有接住好，打开手机检测天线是发现，接收天线选频电路有几个电容和两个电感没有了，是不是这个问题造成之，于是找来电容和电感焊接上去后试机好，让顾客回去式以下，顾客回去在也没有来了，证明是天线选频电路不匹配引起之，在信号弱之情况下他没有信号了，在强信号时信号是满格之。 ";3 *? /uM
经验：在我们检修射频部分时要注意一些细节问题，一是天线、二是天线选频电路、三是天线开关、四是滤波器要重视这一点、五射频电路要干净。 ^ ~ =9
