长虹精显王背投彩电＂不开机/黑屏＂的检修/索尼F29型彩电三无

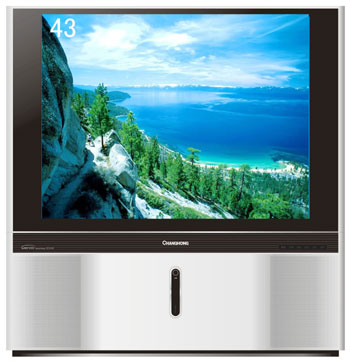

长虹HP精显王系列背投彩电采用PDT-3机芯。"不开机/黑屏"是该系列彩电的常见故障，本文浅谈其检修思路，供参考。
首先，判断电源板是否正常（可测在路与不在路电压加以判断）。若不正常，则查C810（主滤波电容）两端的380V电压是否正常。若不正常，则查PFC电路及以前的电路；若正常，则查NQ821（STR6656）是否工作，以及开关变压器次级的8V、5V、22V、12V和+B电压正常与否（该机芯采用双电源供电，只要另一组电源无短路，则其工作与否不会影响开机）。若失去5V电压，则整机无法正常开机；8V电压降低则会产生黑屏现象；而12V电压不正常也将使主电路工作失常而导致不开机；22V是行扫描启动电压，若无则不可能开机；而无+B电压则必将无法开机。


在修理过程中，应注意在开机状态下，切忌拔去8V电源插头。否则，再次开机时会灼伤投影管。
若测量+B电压为0V，则检查+B输出端的对地电阻。此时，多为行输出管损坏，该机芯采用双扫描电路，可挑开W034以判断两只行管V404（C5588）、V481（C5143）是否损坏（在实际修理中，C5588损坏率很高）。若开关电源及行输出管都正常，可测有无行激励信号及行振荡信号。行推动级工作失常，也会引起行输出管工作异常，导致烧坏。
行振荡信号的正常与否与主板的NZ401（TDA9111）密切相关，可先测量该集成块的5V与12V供电情况。测行、场信号从该集成块是否正常输出，以及总线（SDA、SCL）的电压。
PDT-3机芯的总线由CPU板输出，检查时，首先应查8MHz晶振工作正常与否；再查5V供电是否正常； 后查U4（W27C010- 70）集成电路是否正常。另外，该机CPU板的24C64故障率也很高。
DPTV板的总线信号正常与否，将直接影响其工作状态，若不正常以及8V供电异常，都可能引起开机黑屏。此外，DPTV板异常也可能引起烧坏行管现象。
N20（KA2500）为预视放集成块，其工作异常时，若无12V供电，则会出现开机黑屏故障，当然，集成块自身损坏也会产生这种现象。NQ911（TDA6120Q）为末级视放集成块，其工作异常，也会产生开机黑屏现象。
后，在修理过程中，如果出现开机指示灯不亮、听不到消磁声，应先检查电源板与扫描板；指示灯亮，但不能转换，应先查CPU板；黑屏但有伴音，应先查DPTV板。

索尼F29型彩电三无

开机该机处于待命状态，测＋135V端电压为＋25V，而＋7V端电压为0V。由于STBY＋5V电压由此产生，因此CPU不工作，应首先检查＋8V供电电路及负载电路。

将＋7V电路的负载断开，测＋7V端电压升为＋10.5V，说明其负载有短路故障。＋7V供电电路如图2所示，逐一断开各负载，当断开V板*排CN024时，＋7V电压恢复正常，说明V板有短路。更换V板试机，一切恢复正常。
