接假负载的在电视检修的六种作用
检修电源方面的故障时,切断行负载 (通称+B负载)或所有负载,+B端接模拟负 载,该方法有如下意义。
1.假负载法利于快速判断故障部位,即根 据接假负载时电源输出情况与接真负载的 输出情况进行比较,就可判断是负载故障还 是电源本身故障。
2.假负载法是一种简化电路、整理检修 思路的技巧。在检修电源时,想排除负载的 干扰,避免负载可能存在的故障影响电源正 常工作,先修好电源再说,这时,用假负载法 就可稳扎稳打。
3.电源输出电压过高就要“烧”负载,所以 假负载法也是保护真负载的一种安全措施。
4.灯泡的亮度能够直接显示电压高低.用 灯泡接在+B上代替电压表,则+B大体上是 否正常、有无明显变化,一目了然,因此,用 灯泡作假负载往往不必频繁检测+B电压。 笔者检修电源故障时用灯泡作假负载,多数 情况下是看重这种“免检”效果;有时检修场 扫描故障(不切断负载)或其他可能由电源 引起的故障,也接一只15W灯泡,用以监 视+B高低和变化。
5.有的机型、特别是部分老机,电源在 空载时输出不正常,所以接上假负载才能让 人放心。
6.假负载法的扩展一一“两断”法和“双灯 连珠”法。在切断行负载的同时,再切断 CPU对电源的控制,以便排除外因,集中精 力专门对付电源本身故障;若检查电源正 常,依次接通行负载和CPU控制,哪部分的 问题也好分断,这就是具有流行趋势的“两 断”法。“双灯连珠”理想的效果是:限流灯泡 微亮、能够及时有效地限流,这要看电源 功率大小和结构特点,还要依靠负载灯泡 大小来适当配合;负载灯泡的亮度变化应 该具有一定范围,这又要看限流灯泡给出 多少余地。
二、使用“假负载”的八项注意
I.用灯泡作假负载可能造成开关电源不 启动 采用MC44608的TCL彩电接假负载 后不能开机,除此之外还有某些机型,如果 简单地接灯泡作假负载,也造成开关电源不 启动。这里选两种有代表性的机型为例。
例1:日立21215等彩电,采用串联型电 源,开关管的驱动信号大部分来自行脉冲, 电源本身的自由振荡(即正反馈)比较弱,因 此电源启动时负载能力有限,若假负载灯泡 稍大(如60W、100W),灯泡冷态的低阻将使 正反馈严重衰减,以至不能形成正常振荡, 因此有该机型“不能用灯泡作假负载”之说。 但用15W、25W的灯泡可以启动。
例2:电源采用KA2S0680的北京牌彩电, +B处接灯泡作假负载,开关电源不能启动, 即使接15W灯泡也不行;而电源启动后, +B处再接灯泡,电源输出正常,即使接 100W灯泡也无影响。接灯泡为什么造成电 源不能启动呢?原因可能是启动瞬间开关振 荡为弱振(低频)状态,由于负载(灯泡冷态 电阻)太重,各绕组脉冲电流太小,使2S0680 振荡电路的工作电源(即(5)脚电压)不能及 时得到自馈电(由某绕组整流而来),当⑧脚 电压低于10V时发生欠压保护。
对于原理我们只需简要了解,重要的是 知道这两种机型及其他个别机型接灯泡不 启动这回事,在维修中稍微留意,检查这类 电源故障时不用假负载。另外.若接假负载 不能启动,不妨去掉假负载试试。如果不接 假负载不放心,可以在塑料灯头内搭接几个 零件,组成图1所示延时电路(延时约 0.5s),该电路制作简单,用起来方便,可避免 电源因灯泡冷态电阻过小不启动现象。 2.假负载可能引起电源输出电压降低或 升高 松下M.X一3机芯彩电(TC一2158/2198 等),断开行负载接假负载时,电源输出电压 比正常90V高10V左右。
早年流行的飞利浦20CT6050型彩电, 采用他激式串联型开关电源,当断开行管接 假负载时,负载灯泡稍大即可造成输出电压 低,接40w灯泡时+B电压勉强达到设定值。
对这些接假负载时输出高或低的情况,我 们只要知道“属于正 常”、检修时不因+B 电压数据异常而“陷 进去”就行了,该接假 负载时照接不误。 3.假负载法可能 造成保护性关机
例如三洋A6 机芯(LA7687/LA7688),通过CPU的安全检 测接口设置了多种保护,其中括灯丝欠压 保护,这意味着切断行扫描,CPU就要发出 关机信号,因此用假负载法检修电源时常发 现负载灯泡亮,且输出电压正常,但两三秒 后就停了,没经验的维修人员往往认为电源 还有隐秘故障。
4.假负载可能造成CPU“死机”
康佳、乐华等牌号的部分彩电,CPU为 ST6367或ST6368,当CPU场脉冲(“字符定 位脉冲”之一)输入不正常时,便禁止本机键 盘及遥控器的操作,看起来像死机。这一特 点常常成为假负载法的陷阱,因为切断行扫 描接假负载时,很可能影响场扫描,致使场脉 冲不正常或CPU“死机”。

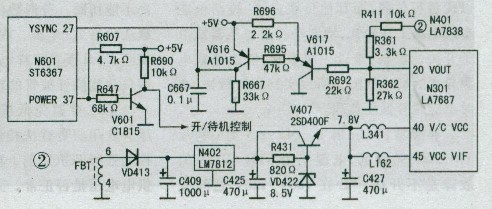

典型案例:维修一台康佳4934D(ST6367+ LA7688机芯)雷击机,借助假负载法(断开 行电源、+B接灯泡)先修复电源,然后试验 遥控开/关机,发现不能转为待机状态,测 CPU的④脚POW端电压始终为4v,不随 遥控开/关机而变,于是判断这块CPU也遭 雷击。辗转购得新件,换上一试就愣了—— 还是“死机”。后来接通行电源开机,居然一 切正常,两块CPU都“活”得好好的。经过多 种模拟实验,终于发现“猫腻”:如图2所示, 行扫描不工作时,LA7687⑩、@脚没有7 8v 工作电压,其④脚当然无场脉冲输出,CPU 因⑥脚无场脉冲信号而失灵。
5.假负载不能十分有效地验证电源的负 栽能力
用假负载法修过或试过的电源,不能百 分之百地保证电源没问题,有些“微软故 障”,例如实际工作时不能带动行负载,重载 时电源产生纹波(如画面亮时扭曲、声音大 时图像晃动),用假负载不易发现。100W灯 泡接在1IOV上,功率仅25W,比实际行负载 小一大截。因此,我们不能完全相信假负载。
典型案例:一台因电网电压过高烧坏的 17英寸纯平彩显,故障是电源“打嗝”,不开 机。电源开关管、振荡块UC3842等元件已 被前维修员换新,视放电源80V等轻载绕组 电源电压基本正常,行电源50V、灯丝电压 7V等重载绕组电压低且波动,很像是行负 载问题。切断50V输出,在80V输出端附加 一只40W灯泡,通电后电源不再“打嗝”,各 路输出电压都稳定,于是认定行扫描或行二 次升压电源存在故障,但检查半天没有发现, 更换主集成块TDA4856也不行。考虑原发 故障在电源部分,且是电网过压所致,问题 应该比较单纯,于是回头再细查电源,当更 换开关管S极接地电阻O.22..q之后,行扫描 顺利启动,将此电阻与新件对比测量,发现 轻微变值。本例检修出现两大错误,第一是 没有立场坚定地排查原发故障,第二就是轻 信了假负载造成的电源正常的假象。还出现 两个小错误,第一是负载灯泡的瓦数选得太 小;第二是对于容易损坏且与故障特征关系 大的O.22Q电阻没有足够认真地检查,若 及早使用代换法就好了。 6.注意低压绕组负载过重
假负载法一般仅限于+B端接模拟负载 以代替行负载,而其他负载过流、短路也能 造成电源工作异常,特别是经过稳压器或电 子开关的负载,难以一眼看穿,因此造成电 源异常的疑难故障,所以实行假负载法,有 时也应脱开低压负载。
典型案例:乐华L—N2965型(单片 TMPA8859)彩电,电源使用STR—W6856, 故障是不开机,+B在100V~120V之间变 化。在+B端接上40W灯泡,并切断行供电 后,灯泡却亮度稳定,测+B为稳定的正常值 130V,接通行负载,+B仍然正常,但行扫描 没有工作(行偏转两端无交流电压)。这种情 况很少见,正在纳闷,忽然感觉一只7809稳 压器(IC803)正在“发烧”,测7809输入电压 (来自电源12V绕组)仅8V,输出电压接近 0V。追查7809的负载,发现两只电子开关块 (HEF4052)均击穿,换件后故障排除。
本例故障虽然现象非常特殊(不接假负 载+B不稳、接上假负载+B就正常),但足以 告诉我们:低压负载短路可能造成疑难的电 源故障。 。 7.假负载法的安全问题
第一要注意断开负载电路时不能影响 稳压控制,像+B误差检测、光耦①脚供电, 都不能切断。曾遇数例这样的修法:用假负 载法检修A3电源,在断开行电源的同时也 切断T+B误差取样电路,于是出现一接上 假负载就烧开关管的现象。
第二要避免低压负载特别是CPU过 压。在用假负载法检修电源并且断开CPU 控制强行开机之前,应先检查确认为CPU 供电电压是否正常。另外,切断行电源接假 负载,行电路是安全了,但如果稳压失控,有 可能烧场抉、伴音功放块或其他元器件,对 此也应该早有预见。
8.灵活运用假负载法 与同行交流,一提假负载,“不就是灯泡 吗?60W、100W都行”,或者“统统100W”,‘ 如此用法,遭遇“不起振”、“输出低”并因此 走弯路的机会就多了。为此,笔者提以下3 个建议,供参考。
(1)一般用小瓦数的灯泡,主要目的是 根据灯泡亮度判断+B电压是否正常,避免 频繁的检测,除非涉及负载能力差的故障才 用大灯泡试验。一般来说,如果电源稳压失 控(多数并非完全失控),用小灯泡比用大灯 泡烧开关管的机会要少,而且小灯泡造成电 源不启动的机会少。
(2)“两断”法和“双灯连珠”法比单纯的 假负载法功能要完善得多,检修危险性故障 及疑难故障时 好能够用上。 (3)维修老式电源,用假负载法比较稳 妥。新型彩电电源大多为他激式(使用振荡 块或厚膜块),稳压控制性能好,空载不至于 电压升高,而且过流、过压保护功能完善,因 此可以不用或少用假负载法。
