长虹CH-16机芯彩电电路组成及检修特点(下)

减小字体

增大字体作者：佚名来源：本站整理发布时间：2010-08-26 15:30:16

长虹CH-16机芯彩电电路组成及维修特点(下)

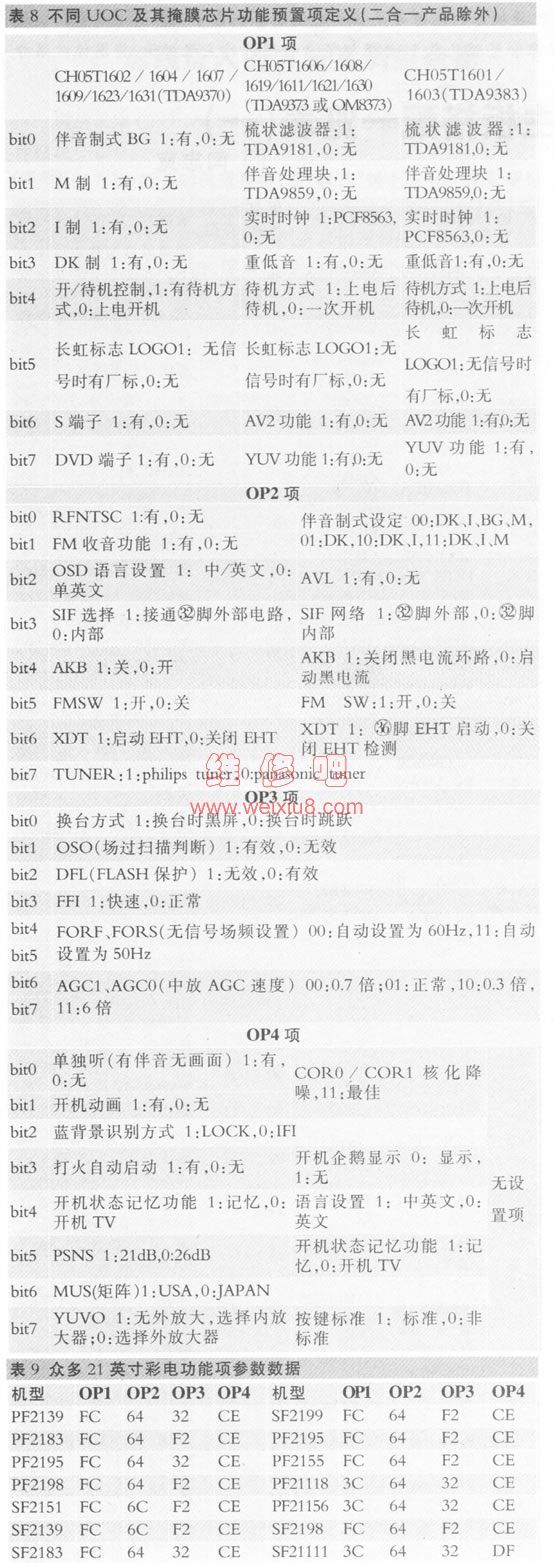

电视机在使用过程中，往往会因机内静电打火，或用户因误按键而进入总线调整模式，改变了电视机功能预置项的数据，导致电视机某些功能丢失或工作异常。不同OTP掩膜的芯片，功能预置项参数bit位状态代表的功能不同，详见表8。调整总线数据时需弄清UOC型号或参照同机型的功能预置项OPl／OP2／OP3参数，使电视机工作状态恢复正常。如一台SF2987DV(TDA9373掩膜芯片CH05T1615)的电视，故障表现为开机或转换频道噪音大。检查UOC及伴音处理相关引脚无异常，怀疑是总线数据改变引起。于是，对总线数据进行调整，但调整出OP2参数时自动关机，用写有原机数据的存储器替换仍自动关机。通过分析才知道，调整OP2之所以要自动关机是因为OP2中的bit6位XDT是x射线功能启动地址位，bit6为“1”时启动x射线，“0”则关闭此功能。从实际维修看，如果强制关闭x射线功能仍出现关机，则是uoc内x射线检测电路自身出了故障。将原机SF2987DV“OP2”数据调出为E3(十六进制表示，二进制表示为11100011)，bit6为“1”，表明x射线功能启动；bit6为“0”，总线数据OP2为A3时，表示强制关闭x射线。TDA9373本机调整OP2自动关机，估计uoC出了问题。待机时测量TDA9373 36脚电压高达6．3V(正常应为0．13V)，由此推断UOC确实损坏。将正常工作的PF2917DV的uoc安装在此机上，再将功能预置参数OPl(7A)、OP2(E3)、OP3(F6)、OP4(53)、OP5(58)恢复为出厂数据，电视机故障排除。转载请注明转自“维修吧-

http://www.weixiu8.com”
     又如PF25118电视的用户，希望该机开机就工作，不需要待机工作过程(该机实际开机过程是接通电源，电视机处于待机状态，按遥控器开机键或按电视机上的菜单键，方能二次开机工作)。为实现用户要求，可以通过改变总线状态下OP×项参数的bit位数据实现。PF25118使用的UOC型号有“1611／1621／1630”，根据表8列出的数据可知，OPl中的bit4的状态影响此功能。在调整数据前，先弄清原机OPl的数据是F0(二进制为11110000，bit4为“1”，表明待机功能已启动)；不要待机功能，需要将bit4设置为“0”才行，将原F0调整为E0后，满足用户所需。
     (5)不同型号UOC芯片控制系统部分引脚功能变化及维修说明
     ①脚：①脚功能因软件变化改变较大。在以TDA9370及其掩膜芯片1602／1604／1607生产的21英寸普通彩电中，①脚TV／FM功能除电视PF2115电路上设置有FM接收功能外，其他产品如PF2139、PF2183、PF2155、SF2119等均没有使用此功能。此脚功能受总线维修状态下参数OP2的“bitl”状态控制，见表8(1602／1604／1607芯片OP2功能预置项的定义)，“bitl”为“0”时，无FM接收功能；“1”时有此功能。例PF2139的OP2为64，它转换为二进制为“01100100'’，从右数，第二位即bitl为“0”，表示PF2139无FM接收功能。表9列出了众多21英寸彩电功能项参数数据。

     采用TDA9373、TDA9383或OM8373及其掩膜芯片生产的25、29英寸大屏幕彩电(除具有DVD播放功能的二合一产品)，其①脚与⑥脚功能均被软件预置为波段切换输出脚，①、⑥脚电平变化直接输往调谐器TDA-5B6M、TDA-5B6P、TA5V-4I21(注：TA5V可替换TDA-5B6P和TDA-5B6M；5B6M也可替换5B6P，但5B6P不能替换5B6M和TA5V)，通过调谐器内波段切换电路转换成控制BL／BH/BU段切换电平。要使5、6脚控制起作用，同时要设置表8中OP2项中的“bit7”位。上述几种型号的调谐器均不受I2C总线控制，因此“bit7”始终为“0”(小屏幕、大屏幕彩电均如此)，这样调谐器便受UOC输出的切换电平控制。
     OM8370掩膜、CH05T1626生产的PF2195(F23)等F23系列彩电①脚具有消磁功能。电视机每次开机输出控制信号实现消磁，此种消磁方式效果好且安全。OM8373掩膜、CH05T1628生产的PF291118(F28)系列彩电①脚暂未使用。从上述可知，同种OTP UOC芯片掩膜出的不同芯片不能相互替换。
     ④脚：TDA9370、TDA9383、TDA9373、OM8370、OM8373及其掩膜的芯片中，除CH05T1626和CH05T1628④脚悬空未用，其他芯片的④脚均作VT调谐电压输出脚，其电压在0V～3．3V或0V～5V之间变化，高电压取决于此脚上拉电阻接5V还是3．3V。这也是OM8370掩膜的CH05T1626不能与OM8370掩膜的其他芯片互换的原因。
     TDA9370掩膜芯片有1602／1604／1607／1609，OM8370掩膜的1609／1623／1631及掩膜的单列CH05T1626，这些芯片的5、⑥脚功能没有变化，均作为本机指示灯及键控电压输入脚。
     采用TDA9373、TDA9383及OM8373掩膜的芯片⑤、⑥脚功能与TDA9370掩膜的芯片完全不同，故不能相互替换。TDA9373掩膜的1606／1608／1619和1611／1621／1630／1636及TDA9383掩膜的1601／1603，⑤脚都用(且只用⑤脚)作键控和指示灯控制脚，⑥脚用作波段切换使用。OM8373掩膜的CH05T1628 6脚用于指示灯控制输出，其波段调谐电压由②、③脚总线输出控制，所以不能与1611、162l、1606、1608等直接互换，其次是写入CH05T1628的程序也完全不同于1611／1621／1630。
     TDA9373掩膜的芯片有1606／1608／1619等，其产品伴音功放块采用TDA7057AQ，有重低音功能的电路上采用TDA7056B作为低音功放。这两块Ic音量直接受模拟电压控制，即使电路上设定有音效块TDA9859，音量控制仍由uoc 7脚输出低音音量控制电压，⑧脚输出主伴音音量控制电压。TDA9383掩膜的1601／1603主伴音及重低音音量控制仍由⑧、⑦脚输出。TDA9373或OM8373掩膜的1611／1621／1630／1636，主伴音功放块有TDA8944AJ和TDA8944J两种。其中，TDA8944AJ 13脚为音量控制脚，而TDA8944J的13脚悬空，其音量控制由I2C总线控制的音效块TDA9859控制。采用1611／1621／1630生产的产品，伴音功放块采用TDA8944AJ时，(7)脚为音量控制输出脚，输出的模拟电压送入TDA8944AJ 13脚实现音量控制；⑧脚变为无信号静音或转换频道静音控制输出，实现静音控制。1611／1621／1630生产的产品伴音功放采用TDA8944J，uoc⑦脚功能变成重低音开关控制脚，⑧脚为静音控制信号输出脚，控制TDA8944J ⑩脚外接V608／V607组成的静音控制电路。
     1611／1621／1630的⑦脚功能变化，不影响这几种Ic间的互换，因为TDA8944AJ或TDA8944J音量控制变化由总线状态下opl参数中的bitl状态位控制，bitl为“1”时，启动TDA9859实现音量控制；bitl为“0”时，关闭TDA9859的音量控制，同时音量控制电压从uoc⑦脚输出。
     TDA9373或OM8373掩膜的1611／1621／1630／1636不能与TDA9373掩膜的1606／1608／1619互换，其原因为：一是⑦、⑧脚功能不同；二是1611／1621／1630 ⑩脚输出开／待机控制电平与1606／1608／1619／1601／1603 ⑩脚输出电平极性相反。
     TDA9370掩膜的1602／1604／1607和1606／1628／1623⑦、⑧脚输出波段切换电压进一步表明，TDA9370掩膜芯片不能与1606／1608／1619等互换。另一原因是TDA9370掩膜的芯片主要用于小屏幕彩电，无EW几何失真等校正功能，而1611／1606等芯片生产的产品有EW校正信号，因此TDA9370或OM8370掩膜的芯片也不能与TDA9373或TDA9383、OM8373掩膜的芯片互换。
     OM8373掩膜的CH05T1628不能与上述任何芯片替换。因为⑦脚作消磁控制用；⑧脚作音量控制，且伴音功放块采用TFA8942AJ。

     维修提示
     采用1611／1621／1630生产的产品，伴音功放采用TDA8944AJ或TDA8944J时，需注意这两块Ic不能互换，否则将出现音量失控；或者在维修过程中出现音量控制在“0”与“100'’时音量没有区别。出现上述情况时，需检查本机总线状态下OP2参数中的bitl设置是否正确，TDA8944J与TDA8944AJ是否替换错误。
     OM8370掩膜的CH05T1626生产的21英寸彩电7脚输出指示灯控制信号，⑧脚悬空。由此可见CH05T1626也不可能与上述任何一种芯片替换。
     ⑩脚：1606／1608／1619和1601／1603生产的电视，⑩脚均作为开待机控制脚，此脚为高电平(H)时，整机处于待机，二次开机后此脚为低电平(L)。1611／1621／1630生产的产品也是由⑩脚输出开待机控制信号，其电平变化正好极性相反，故外接开待机控制电路是不同的，注意电源板替换。
     1602／1604／1607和1609／1623／1631生产的21英寸彩电⑩脚输出低音扩展控制信号，此信号输往低音扩展控制电路VL601(基极)。
     芯片1628生产的产品，⑩脚输出开／待机控制信号。1626的⑩脚悬空。
     11脚：11脚功能变化不大，主要用于输出DK/M制式切换控制信号，控制声表面滤波器和38脚外接的伴音陷波电路。此脚输出高电平(H)时，输出DK制式切换电平；低电平(L)时，输出M(4．5MHz)切换电平。11脚是否需要输出，由硬件电路的设计需要决定。
     62、63脚：1602／1604／1607／1609／1623等生产的小屏幕彩电，62脚作为频道转换或无信号静音控制输出。63脚作为开／待机控制信号输出脚。而大屏幕彩电62、63脚均作为视频切换控制信号使用，控制HEF4052或HEF4053实现多路视频信号及音频信号切换。
     63脚为遥控信号输入脚，所有CH-16机芯电视机都一样。
     ⑨、12、⑤脚：在长虹公司CH-16机芯电视机上使用时均为接地。
     以上内容介绍了不同UOC芯片控制系统引脚功能差异、芯片替换的条件及维修注意事项。超级芯片的小信号处理部分引脚功能变化不是很大。在表10中列出了图像处理部分相关脚电压，由表中电压可知，除AGC输出脚电压变化较大(信号强弱有关)，其他引脚电压不管是TDA9370、TDA9373、TDA9383还是OM8370、OM8373，其脚功能不变，工作电压相近，这些芯片图像信号处理电路引脚电压可相互参考。转载请注明转自“维修吧-

http://www.weixiu8.com”

     维修提示
     1．FPLL电路所接的压控振荡器VCO集成在UOC内，其振荡频率根据需要由微控处理器／图文解调器的时钟信号作为基准频率而确定。微处理器自动识别，并输出相应数据信号改变VCO输出中频信号频率，输出频率为38MHZ、38．9MHz、45．75MHz和58．75MHz四种中频信号，实现多制式信号检波。
     2．ABL脚、黑电流检测脚及三基色RGB输出脚电压因相互间影响，不同机型、不同工作状态，这三脚工作电压有较大变化。49、50脚电压下降会造成输出RGB电压下降，画面亮度变暗；黑电流检测脚接视放电路，此脚有一固定直流偏置，8V通过一只，33k电阻和22k电阻分压；50脚低应有3．2V左右的直流电压，否则将出现光暗或黑屏。50脚电压不正常除检查视放电路、偏置电阻外，还要检查50脚外接滤波电容。49脚ABL电路与行变及CRT束电流大小相关。ABL电路上元件出现发热受损时，除需检查ABL电路上的滤波电容、行变外，还要怀疑CRT是否损坏。
     3．PAL／NTSC色度信号解码电路没有色副载波恢复电路，CPU时钟振荡器的稳定性影响UOC内色副载波恢复电路产生时钟的准确性。彩色不正常时，需替换时钟振荡晶体和电容。

     2、单片UOC图像信号及行场小信号处理介绍
     (1)不同型号的UOC芯片伴音处理相关引脚多为功能复用脚，引脚功能变化大的是20脚、32脚、31脚
     20脚：多功能复用脚，通过软件启动自动音量AVL控制和大屏幕几何失真EW校正输出。小屏幕彩电的20脚作AVL控制，EW功能关闭；大屏幕彩电AVL功能关闭，用于EW校正输出。故小屏幕电视出现伴音不正常时需检查20脚外接滤波电容，大屏幕彩电伴音不正常与此脚无关。AVL功能的启动由1602／1604／1607或1609等OP2项中的bit2状态决定，bit2为“1”时启动AVL，“0”时关闭。
     28脚：多功能复用脚，可以作为伴音去加重滤波，也可作为外部SIF中频信号输入(QSS功能)。在长虹CH-16机芯产品中，28脚接音频去加重电容，此电容变质将影响TV伴音效果。
     29脚：多功能复用脚，既为伴音解调，也作SIF2信号输入复用脚(Qss功能)。实接伴音解调去耦滤波电容，影响TV伴音效果。
     31脚：SOUNDPLL／SIFAGC多功能复用脚。QSS功能时为AGC滤波，无QSS功能时作FM伴音鉴频锁相滤波。此脚外接元件影响TV伴音效果。不同的uoc 31脚外接PLL滤波元件参数不同。如1609生产的产品31脚外接C171为1200pF；1623／1631时，C171为3900pF。总之，如果芯片替换后，欲改善伴音效果，可改变31脚外接滤波电容的容量，将c171改为1200pF或3900pF。
     32脚：外部第二伴音SIF带选通网络形成的SIF信号从此脚输入。启动32脚输入SIF有效或无效，受芯片CH05T1601／1603／1606／1608／1619／1611／1621／1630和1602／1604／1607／1623／1631总线状态下OP2参数的bit3位状态设定。bit3位为“1”时，启动32脚外部第二伴音中频选通网络，并从32脚输入SIF信号；bit3位为“0”时，32脚外电路无效。21英寸彩电均没有使用32脚外部第二伴音选通电路，如果将OP2中bit3设置为“1”，接收Tv信号将无伴音；将OP2均设置为64，bit3为“0”，同时bit2为“1，’，表明21英寸彩电启动了AVL功能。25英寸以上彩电OP2参数统一设定为68，换成二进制为1101000，bit3为“1”，同时bit2为“0”，表明AVL功能关闭，20脚可以输出EW信号。25英寸以上彩电将OP2的bit3设置为“0”，可能出现个别频道伴音效果不理想。同样，21英寸彩电出现个别频道伴音效果差(噪音)时，也可启动32脚外电路，但需要加装25英寸以上电视所用的32脚外电路的元件，同时将原OP2参数64更改为68，bit3为“1”。
     35脚：外部音频信号输入脚。如21英寸彩电电路上没有音效处理块TDA9859，功放块TDA8943SF不直接接受uoc输出的模拟音量控制。外部多路AV音频信号如果在uoc外选择切换，必须返回35脚，与uoc内产生的TV—A再切换、音频处理及音量控制后输往功放。25英寸以上大屏幕彩电有的电路上有TDA9859音效处理块，这时多路AV音频信号切换及音效处理在Ic内完成。而音量控制方式有的采用I2C总线控制音效块实现，也可由uoC相关脚输出模拟音量控制电压去功放实现音量控制，此取决于伴音功放型号。故大屏幕彩电UOC 35脚通常悬空。
     44脚：音频信号输出，此脚输出信号可以是单独的TV—A或AV—A音频信号。它与35脚讲述过的内容有关，21英寸彩电Tv／AV音频切换及音量控制在uoc内完成，44脚输入幅度变化的TV／AV音频信号。25英寸以上大屏莫彩电AV切换在uoc外进行，因此，44脚输出的是TV音频信号。表11为不同机型涉及伴音处理相关脚的工作电压。
     (2)uoc行、场小信号处理涉及的引脚有19～22、25、26、33、34、26、39、14～17脚
     这些引脚中除20脚功能有点改变外，其他脚功能及工作电压差别不大，见表12。表中所列数据可供检修cH-16机芯彩电时参考使用。21英寸彩电33脚输出电压与25英寸以上大屏幕相比有较大差异，其原因是两者33脚外电路结构不同。前者输出激励脉冲直接送入行推动管基极；而后者33脚接偏置电压，由uoC内倒相缓冲放大后，经隔直电容送人行推动管基极。
     从以上列出的不同型号UoC芯片相关脚功能可以看出，uoc互换问题集中在控制系统部分，而非图像处理及行、场激励脉冲形成相关脚。控制系统部分引脚功能的改变及软件的变化是导致同型号的uoc掩膜芯片不能完全替换的原因。

     维修提示
     1．检修光栅时有时无，一会儿水平亮线，一会儿黑屏，CRT灯丝一会儿亮，一会暗的故障检修：出现此故障时，通常测量33脚电压在3．2V与7．2V间波动。14、39脚电压不正常会导致33脚输出行激励脉冲不稳定，除具有DVD播放功能的二合一产品(如SF2587DV)外，所有单片UOC 14、39脚供电均来自行输出电路产生的14V电压，经L7808C稳压送出8V。故14V整流元件、8V稳压IC及14、39脚外电路有故障都可能引起行振工作在间隙振荡状态。判定故障部位时，可将开关电源输出的+16V(或18V、15V)电压接入L7808C输入端，强制产生8V电压判定。
     33脚输出波形不稳定的第二个原因与15、19脚外接电容有关，这两脚均外接去耦滤波电容。两脚中任意外接电容变质、漏电都会引起行振荡工作在间歇振荡状态。
     导致33脚输出电压不稳定的第三个原因与36脚外接EHT检测电路和关机消亮电路有关。正常工作时，36脚电压为2V，如果36脚待机电压偏高，表明UOC芯片已损坏；如果二次开机后，33脚电压不稳定，将36脚断开后电压稳定，屏幕上有光栅显示，表明36脚外电路有故障，检查此脚外部元件可排除故障。
     2．行中心不正常。16脚行鉴相Ⅱ影响行中心，34脚输入的行逆程脉冲信号也影响行中心，因此画面中心偏移时，需要检查16、34脚外电路。
     3．接收Tv／AV图像异常、行场不同步或无图像。17脚为行鉴相I，它影响UOC内行VCO振荡频率及相位，故此脚外接元件变质，轻者会引起行不同步，重者行场不同步或看不到完整的粗横条状光栅。
     4．场锯齿波形成始终由25脚外接39k电阻、26脚外接0．1uF电容构成。场激励始终从21、22脚平衡输出(两脚电压差不能超过0.01V，否则出现场幅压缩、拉长或水平亮线故障)。也就是说，出现场幅不正常或水平亮线故障时，较好的办法是先将场偏转线从偏转线圈上取下，测量21、22脚输出电压是否与正常值一样。如果异常，仔细检查两脚外接元件，必要时替换UOC。转载请注明转自“维修吧-

http://www.weixiu8.com”
