长虹2169型21英寸彩电开机正常不定时自动关机

　　　检查开机时图像伴音均正常。找出图纸分析。此机是交流关机电路。当故障产生时整机电源全关断，无法用测量电压的方法查找故障。因此必需弄清交流关机与哪些电路有关．才能有针对性地检测。使交流关机动作无法实现。让故障的真正原因表现出来。

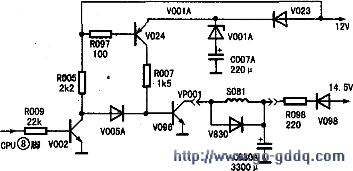

　　此机交流关机的有关电路如图。正常工作时，CPU⑧脚输出高电平，V002饱和导通，V096截止，继电器S081无电流流过而不能吸合，电视机处在正常工作状态。当用遥控器关机时，CPU⑧脚输出关机低电平，V002截止。V096因12V通过R005和V005A为其提供正偏电压而饱和导通．继电器S081吸合．通过电源开关中的联动机构，使按下去的电源开关复位弹出，实现交流关机。了解了此机交流关机工作原理后。可知不定时自动关机故障可能由两方面引起：(1)CPU⑧脚误输出关机信号，这主要涉及到CPU的5V供电、复位、晶振、键盘矩阵及来自干扰。(2)14.5V电压或12V电压突然消失，这将包括电源电路和行扫描电路。可见。此机自动关机故障涉及面非常广，如果漫无边际地查找。必然费时费力。

　　分析研究后，定出检修步骤：(1)拔下VP001插头，取消交流关机功能；(2)故障出现时。首先测量12V电压是否正常，这样可区分故障原因是CPU误动作还是电源或行电路有问题。(3)在无12V电压时，测量电源各输出电压是否正常，以确定行电路还是电源电路有问题。这样简单几步，把故障原因从面压缩到块．再查找就容易多了。

　　拆开机壳并把电路板立起。按下电源开关正常收看，等待故障出现。这时在底板上查找有关要测量的点，发现有两处非常明显的开焊处．一是插座：X401的①②脚：二是插座X400的①脚。

　　X401插座①②脚是行偏转线圈引脚，此处产生打火现象，必然会干扰CPU的正常工作，而使CPU误输出关机信号。X400①脚是主电压114V引入脚，此脚接触不良，瞬间断电行电路就不能工作．14.5V电压和12V电压就会消失，也会产生交流关机现象。就在庆幸自己轻易找到了故障点，刚要用烙铁焊这两处开焊点时．又想到这么简单明显的毛病。难道说两位师傅都没有查到?故障很可能另有原因。不应盲目地补焊这两点，而必需等到故障出现后，测量到有关点的电压变化情况，再作决定。这时故障出现，快速测量12V供电基本为0V。再测行管集电极电压为42.3V，果然是X400插座①脚接触不良引起行电路不能正常工作。但再测量电源板上主电压滤波电容C822两端电压也为42.3V。测量其他两组电压，C825上为9.5V(正常为25.8V)、C827上为9.1V(正常为24.8V)。这时感觉有点纳闷，此电源是典型的东芝XP56机心电路，主电压轻载时(X400开焊)只会使主电压升高。此机怎么反而使主电压下降哪?(思维定势作怪，差点误入歧途)。无意中扭动线路板，故障现象时有时无。这时还发现一个不易察觉的现象。就是开关变压器有时发出很微弱的“吱吱”叫声。当“吱吱”叫声持续时间一长且声音越来越大时，就会产生故障现象。开关变压器发出“吱吱”叫声，可能是负载过重或是电源振荡频率降低造成。如果是X400、X401两处开焊引起自动关机故障的话。只会使电源负载减轻，开关变压器不应发出叫声。看来问题可能出在电源电路。

　　在分析电源电路时。想起以前检修中得到的经验：在C818、R818等组成的负偏压形成电路有开路性损坏时，主电压就会下降到40V左右。此机在产生故障时，主电压为42.3V，可能问题也是出在负偏压形成电路元件上。查看R818和C818等相关点焊接情况．发现电源开关变压器间接取样绕组的接地⑦脚有不易发现的开焊现象。为了确认是不是此脚开焊引起故障，在故障时测量取样滤波电容C820上的电压，果然从正常时21V下降到0.4V。这充分说明了故障产生的最终原因，就是开关变压器取样绕组接地脚开焊。把此脚焊好，故障彻底排除。

　　总结：此机在分析故障时用了半个多小时，而排除故障用了不到十分钟．只焊了一烙铁就解决问题。

　　一般间接取样形式的并联型稳压开关电源．当电源开关变压器取样绕组接地脚开焊(即取样电压消失)时，会引起稳压环路失控，主电压将异常升高，对负载电路危害极大。而东芝XPS6机芯电源电路有自己的特点，在电源开关变压器间接取样绕组接地脚开焊后。主电压输出会下降到40V左右。这是因为取样绕组还有向负偏压电容(脉宽调制电容)C818的充电作用，当取样绕组接地脚开焊后。无法形成负偏压，也就无法控制三极管V812截止，使V812、V811一直处在饱和导通状态，主电压输出在(40V左右)一个稳定值上。
