NE555时基集成电路简介
NE555时基电路简介
555定时器是一种将模拟功能和逻辑功能结合在同一块芯片上的集成电路,8脚封装。
初由美国SIGNETICS公司在1972推出投放市场,很快得到广泛应用,也因为应用广泛,许多其它公司也推出了功能一样的类似型号。
此芯片内使用了3个精度较高的5K分压电阻,型号由此而得名。
NE555是双极性器件的集成电路,内含2个555电路的型号为NE556,为14脚。另有CMOS工艺的7555和7556。
NE555电压使用范围为4.5V - 18V.7555则为3V - 15V。
引脚图
方框图

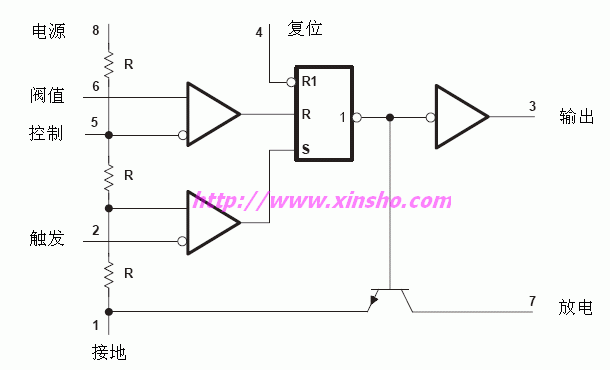

内部电路图
NE555时基电路主要有3种基本应用
1。多谐振荡器
高电平时间:T1=0.693(R1+R2)C
低电平时间:T2=0.693R2C
振荡周期:T=0.693(R1+2R2)C
C2为抗干扰电容,一般取0.1uF-0.01uF,要求不高也可不用。

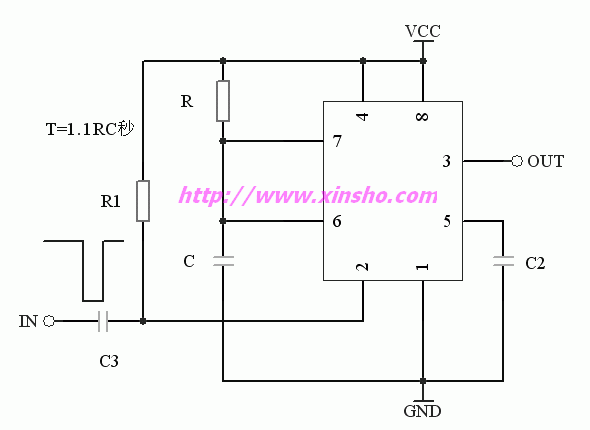

2。单稳态触发器
延时时间:T=1.1RC秒

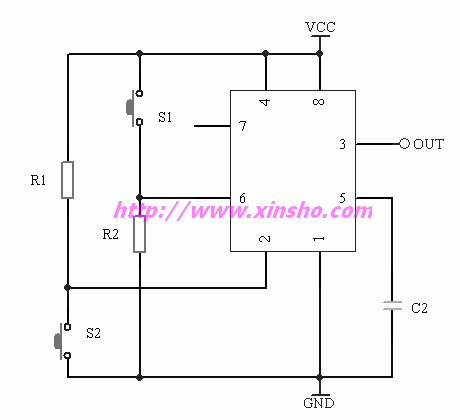

3。RS触发器
通电后输出为高,按S1输出为低,按S输出为高,6 7可连接。
更多内容可参考相关文章。
