交流接触器
交流接触器实际是继电器中的一种,和普通电磁磁电器相比,主要是有主触头和辅助触头之分,主触头带有灭弧罩。
交流接触器常用于电动机的接通和断开,接触器的主触头是大电流触点,辅助触头多数是5A。
当接触器断开感性负载时,主触头可能会拉出电弧,灭弧罩有阻断和冷却电弧的功能。
工作时禁取掉灭弧罩,否则有可能会在通断瞬间造成线间短路。
型号说明

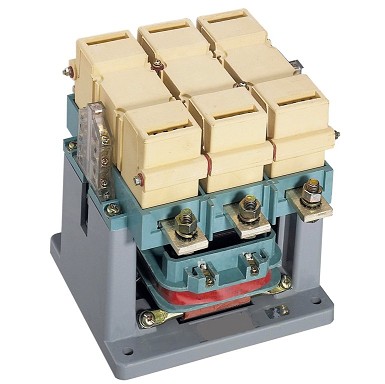

参考图片
交流接触器利用主接点来开闭电路,用辅助接点来导通控制回路。
主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁,电磁铁由两个「山」字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电後,依靠弹簧复位。
另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开关。
20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。
接触器具有较高频率的做电源开启与切断控制﹐可每隔几秒钟动作一次。
接触器的使用寿命较长﹐机械寿命通常为数百万次至一千万次﹐电寿命一般则为数十万次至数百万次。
