集成电路介绍：DK74HC595

DK74HC595 是8位串行输入,并行输出(锁存,3态) 移位寄存器

特点：
· 驱动电流大
· 速度快， 高频率
· 工作电压范围：2.0～6.0V
· 低输入电流：1.0μA
· 高抗噪声度

　 极限参数：
电源电压Vcc 大值7.0V
每个输出端输入电流 IIN = 35mA
每个输出端输出电流IOUT = 45mA
存储温度To -65～150℃

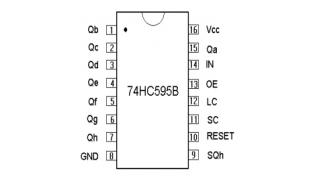

　 引脚功能：
15，1，2，3，4，5，6，7. QA～QH 三态锁存输出。
8. GND地 。
9. SQH串行输出。
10. RESET 低电平有效，使移位寄存器输出清零，对缓冲器没有影响。
11. SC 移位寄存器输入时钟，上升沿使串行输入数据进入移位寄存器。
12. LC 锁存器输入时钟，上升沿锁住移位寄存器之数据。
13. OE 低电平有效，使锁存器之数据输出。高电平使输出并行输出端变为高阻态。
14. IN 串行数据输入端。
16. Vcc 电源。
