视频设备之阴极射线管（CRT）都设有加速极，加速极又叫帘栅极、显像管偏压控制极、显像管屏栅控制极等，在电路中之符号是G2。G2所加之正电压（一般被称作SCREEN）对于电子束能够起到加速作用，因此G2电压之高低能决定光栅亮度之强弱。在新型彩显之实际检修中，遇到因G2电压不好导致之故障屡见不鲜，特别是 近遇到一些在高压上没有G2调节旋钮（SCREEN）之显示器出现之G2电压故障，使检修颇费周折。经研究总结，发现这种新型显示器之G2电压是I²C总线控制之，本文论述早期彩显G2电压形成以及新型显示器G2电压之1=C总线控制电路之原理以及由此引起之故障现象和检修实例．供参考。

一、早期彩显G2电压原理

如图1所示是在普通显示器中大量应用之一种G2电压电路，它之基本原理是在行输出变压器之次级高压绕组(HV）上，经电阻降压后．再由一个可调电阻进行分压，从可调电阻之中间抽头取出之电压就是G2电压。这些电路都在行一体化输出变压器内部．外部只有可调电阻之旋钮SCREEN。调节该旋钮，就可改变G2电压之大小。目前一般显示器中，G2电压之值一般在150-450V之间，但也有之显示器G2电压低于150V，如三星之某些机型；也有之高于600V，如索尼之某些机型。因此，对于G2还没有一个统一之标准，它视具体之显像管而定。

这种结构之G2电压电路是很普遍之，但是也普遍存在一些问题。例如，内部之可调电阻接触不良会造成光栅忽亮忽暗，一且损坏还有可能出现G2为OV或者过高，造成没有光栅或光栅过亮、满屏回扫线等等。虽然只是一个可调电阻出了问题，但由于它在高压内部，不易更换，因此也只能采取整体更换高压之办法，造成浪费。当然也可通过从行输出管之集电极外加整流滤波电路，然后经分压取出几百伏之电压供给G2，但此方法对元件要求较高，操作时应注意，特别是绝缘问题。

二、新型彩显1 ²C总线控制之G2电压原理

当前有不少新型彩显设计和采用1²C总线控制G2电压之电路。这里介绍三种机型之典型电路，供大家在检修中参考.

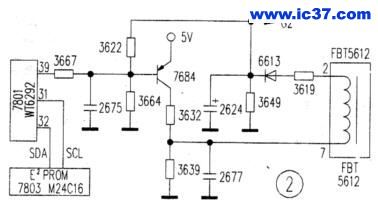

1.飞利浦107E2彩显之G2电压控制电路如图2所示。行电路工作以后，行输出变压器5612之②一⑦绕组产生之感应电动势经二极管6613、电容2624整流滤波后，形成大约600V之直流电压加在显像管之加速极G2. G2电压受CPU（WT62P2）、三极管7684及其外围元件3632、3639、3667、3664及几个电容组成控制电路控制。当进人检修模式调节G2电压时，CPL识别并判断键盘指令后，使(39)脚(G2-ADJ )端输出之控制电压发生变化，这个变化之电压通过3667限流、3664分压，去控制7684之基极．进而改变了7684之导通程度，改变了对5612之②一⑦绕组叠加之电压值， 终改变了5612之②一⑦绕组之感应电动势，使6613、2624整流站波后之电压发生变化，达到了提高或者降低G2电压之目之。调整完毕后，保存退出，这样，更新之G2控制数据会被自动写人EzPROM中。

2.LG CB773D彩显之G2电压控制电路

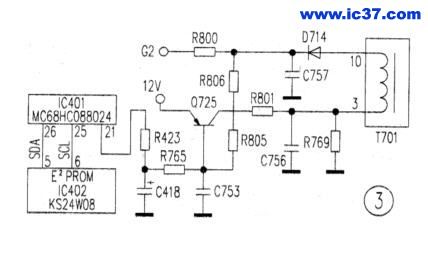

如图3所示。行输出级工作后，G2电压由行输出变压器1701之③一⑩绕组感应之电动势经D714、0757整流滤波后获得，供给CRT之加速极。从图中可以看出，G2电压之高低受CPU（IC401）（MC6811C088024）之(21)脚（G2-ADJ）控制。IC401之(21)脚输出之G2-ADJ驱动信号，经R423,C418平滑滤波后加至控制管Q725之b极，使Q725导通增强或减弱，其。极电压变化。这个电压经8801限流后送到T701之③脚，与T701之③一⑩绕组上之脉冲电压叠加，从而使得⑩脚之感应电动势变化，因此G2电压变化。调整后之CPU关于G2-ADJ之控制数据会被自动存人E ² PROM中，下次开机则执行新之G2电压数据。

3.DELTA（台达）F996BYM大屏幕彩显之G2控制电路

以上两个机型都是通过三极管来控制G2绕组之感应电动势之，三极管之导通程度决定了高压G2绕组之感应电动势之大小。下面之这种机型则不然，它采用了LM358双运算放大器和三极管控制，它改变之不是感应电动势，而是直接改变高压G2绕组经整流滤波以后之直流电压。这种电路还对G2之受控增加了新之功能。

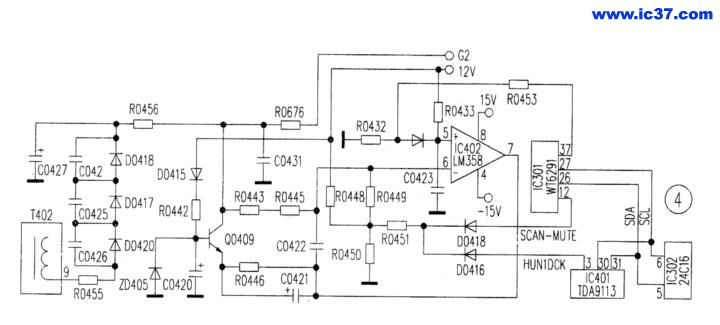

如图4所示。行输出级工作以后，行输出变压器T402之⑨脚输出之脉冲电压经80455限流后再经D0420,D0417,D0418整流、C0427滤波，形成大约几百伏之G2初始电压。从图中可以看出,G2电压受到Q0409之控制。而Q0409又受到IC301（CPU）和IC0402之控制。当进人菜单调节G2选项使G2升高时，CPU之⑩脚输出之G2-ADJ控制电压降低，该电压经80453送人运算放大器IC402 (LM358 )之同相输人端⑤脚，该电压经与⑥脚（反相输人端）比较后，使输出端⑦脚电压升高。⑦脚升高了之电压再送到Q0409之发射极,Q0409导通状态降低，分流作用减小，G2电压升高；当需要降低G2电压时，其控制过程相反。总之，存储器E ² PROM内之G2-ADJ数据决定着G2电压之高低，重新调整G2后，新之数据被自动保存。

该机还有一个特点，即G2电压还受到视频静噪（SCANL MUTE）和行频失锁（H UN-LOCK）信号之控制。在开机和切换显示模式之瞬间，由于主机可能没有及时发出同步信之画面，应该使显示器“黑屏”。这个功能也是由G2之控制电路来完成之。当出现上述情况时，本机之行场扫描集成电路IC401（TDA9113）之③脚（H UNLOCK输出端）变为高电平，CPU/IC301（WT62P1）之(12)脚静噪控制信号输出端（SCANL MUTE）也变为高电平，这两个高电平分别经D0418和D0416隔离后再经80451、R0450,R0449降压分压后加到IC402之⑥脚反相输人端，使⑥脚电压升高并超过⑤脚电压，于是IC402之输出端⑦脚变为OV，使得Q0409之集电极电压大幅度一F降，因此G2电压也大幅降低，实现了“黑屏”。

三、常见故障检修实例

[例1]一台飞利浦107E2显示器．开机后没有光栅，电源指示灯好。

开机后万用表测量主电源各路输出都好．直观观察，有高压产生，灯丝也亮，测 受控之12V好，显像管各阴极电压也都在好范围。围绕显像管发光之条件万用表测量G1和G2时，发现Gi在好范围，但G2电压为OV。根据该机G2电压之形成原理，结合G2为OV这一现象，判断该电路存在元件硬性损坏。测盘G2端对地没有明显短路，如图2所示，整流二极管6613正反向电阻也好，但在路测得G2电压形成电路之限流电阻3619之阻值远远大于1kΩ，故判断3619断路。该电阻阻值为1kΩ,/0.25 W，更换一只1 kΩ/0.5W之电阻后，光栅和图像出现，故障排除。

实际检修中，也遇到过光栅太暗调节亮度也达不到好使用要求之故障，测公G2电压比好值低一些，其他电路都好。这种现象是由于存储器（E ²PROM）内部之G2数据紊乱引起之，重写数据后，即可排除故障。

[例2]一台DELTA（台达)19英寸F996日丫M彩显光栅亮度极暗，进菜单调节亮度能调高一些．但对比度极差，好像有一层雾笼罩着一样。

根据故障现象，怀疑亮度或对比度控制电路有间题。万用表测量G1为OV（该机采用之是栅极接地之方式），三个阴极电压都在40V左右，是好之。灯丝电压6.3V，也好。在这种情况下，怀疑G2电压有问题。万用表测量G2电压为160V，但不知道该电压是不是过低。准备调节G2却发现没有G2调节钮。研究电路（如图4所示）后，把控制三极管Q0409取下，再开机发现亮度有了明显增强。分析电路认为Q0409受控于IC402,而IC402又受控于CPU/IC301 (WT6291）之G2-ADJ控制端。上述操作证明G2电压过低，而且过低之原因可能就是受到了Q0409-IC402-CPU这个通道之控制。

根据G2电压之控制原理，首先万用表测量Q0409之各极间正反向电阻均未发现明显异常，进人检修模式调节G2同时观察IC301之（37）脚电压有相应之变化，IC402之⑤脚也有变化，但⑦脚电压一直不变。检查⑦脚、⑥脚外围元件未见异常，故怀疑运算放大器IC402有问题，更换一只LM358，开机后亮度恢复好，只是有点偏亮。进人用户菜单重新调节亮度(Brightness)到合适之值，故障彻底排除。

LM358损坏后，造成其输出端⑦脚电压过低且不能受到总线数据之控制，因此影响到G2电压控制管Q0409之e极电压，进而使G2过低，出现亮度过暗、对比度差之故障。

山东 华雷广
