康佳电视机检修实例

◆康佳T953PD彩色电视机 整机三无,按遥控开关键,红灯闪亮即灭,但不开机 微处理控制电路 V405的Ub为0.45V,V405发射结开路
　　◆康佳T953PD彩色电视机 图像正常,伴音小且有很大的干扰声 伴音鉴频电路 T103失效
　　◆康佳T953PD彩色电视机 声图均有,但图像右边有约3cm的黑边 行锯齿波积分电路 RP304变值
　　◆康佳T953PD彩色电视机 图像中的上部稀疏,只有下部10cm的垂直黑边 场反馈输入电路 N301的27脚电压为6.8V,C448漏电
　　◆康佳T953PD彩色电视机 收看中不定时关机,重新开机有时不能启动,此时指示灯闪烁或熄灭 电源电路 D401活动片断裂 康佳T953PD彩色电视机 三无,指示灯亮,启动机器时红灯熄 灭,开关机瞬间有咕声 电源;电路 TA7698的33脚电压为8.4V,R363开路
　　◆康佳T953PD彩色电视机 开机三无,红指示灯亮一下后常亮 遥控电路 TLP621损坏
　　◆康佳T953PD彩色电视机 有伴音,光栅暗,色度对比度,亮度失控 亮度通道电路 D301短路
　　◆康佳T953PD彩色电视机 正常收看 突然无像无声,屏幕有正常的噪波点 高频头电路 RF AGC电压为5.V7,C119漏电
　　◆康佳T953PD彩色电视机 自动搜索时各频段不停地循环,搜到节目后,画\面淡且一闪而过 节目信号识别电路 V609的Ub这0.04V,R658虚焊
　　◆康佳T953PD彩色电视机 每次开机或更换频道 时均需要重新调谐才能选出正常的电视节目 存储器电路 N602的12脚与601的34脚的连接铜箔断裂
　　◆康佳T953PD彩色电视机 绿色字符显示为黑色字符 字符显示电路 C345两端电压为0V,R352变值
　　◆康佳T953PD彩色电视机 伴音失控 ATT电路 TA7680AP的1脚电压在3.5V且有变化,V608击穿
　　◆康佳T953PD彩色电视机 U频收不到节目 调谐电压电路 CPU的1脚电压在H段搜索结束时, 不能从0V转为5V,CPU的1脚内U段电路损坏
　　◆康佳T953PD彩色电视机 自动搜台不能锁定 AFC电路 当搜到画面时,TA7680AAP的13脚电压为6.3V,R676开路
　　◆康佳T953PD彩色电视机 能搜台,但不能存储,换频道后,原来预置好的电视节目消失,必须重复预置 存储电路 M5868SP的2脚无-30V电压,M5865SP损坏
　　◆康佳T953PD彩色电视机 预置好的电视节目10分钟后消失 调谐电压电路 V101击穿
　　◆康佳T953PD彩色电视机 不能自动搜台,屏幕无字符显示 自动搜台的键盘电路 S605损坏
　　◆康佳T953彩色电视机 黑白图像及伴音正常,但图像无彩 色解码电路 N301的7脚电压为1.1V,不随色饱和度的增减而变化,N601损坏
　　◆康佳T953彩色电视机 伴音失真并有杂音,但图像无彩 伴音电路 L604失谐
　　◆康佳T953彩色电视机 音量失控,其它各功能正常 音量控制电路 IC602损坏
　　◆康佳T953彩色电视机 开启电源后无任何反应 遥控电源电路 T401电压为0V,T401的保险丝熔断
　　◆康佳T953彩色电视机 开机无光,无音,电 源灯亮,遥控不起作用 电源电路 C403两端电压为20V,电源开关组件下面的红色纸片漏电
　　◆康佳T953彩色电视机 收看中突然无声无像,屏幕有正常的噪波 RFAGC电路 RFAGC电压为5.7V,C119漏电
　　◆康佳T953彩色电视机 U段接收正常,V段无图无声 VHF电压控制 Q606 Uc正常为11.5V,R628开路
　　◆康佳T953彩色电视机 无光无声,无字符显示,指示灯随开关而亮灭 行扫描电路 行回扫变压器因高压击穿,并烧坏偏转线圈
　　◆康佳T953彩色电视机 图像上有虚线斜条,且斜条飘忽不定 场输出电路 C453漏电
　　◆康佳T953彩色电视机 图像模糊,伴音失真 中放电路 N101的11脚电压为5.25V,C119漏电
　　◆康佳T953彩色电视机 开机正常,一会变为白光成AV状态 图像通道电路 N101的15脚电压为4V,5脚电压为6.8V,C116失效
　　◆康佳T953彩色电视机 绿色字符显示为黑色字符,节目不能存储,转换频道 后,原电视节目消失,必须重复预置 存储器电路 N602的12脚无电压,R352开路
　　◆康佳T953彩色电视机 伴音换控 伴音电路 V608击穿
　　◆康佳T953彩色电视机 U段收不到节目 微处理电路 N601在H段搜索时不能从0V转 为5V,N601损坏
　　◆康佳T953彩色电视机 自动搜台锁不住 AFT电路 N101的13脚电压在6.36V上下摆动,V604击穿
　　◆康佳T953彩色电视机 电视节目10分钟左右消失 高频头调谐电压电路 BT端电压为20.3V,V101损坏
　　◆康佳T953彩色电视机 在收看过程中,机内冒烟且有打火声,即三无,发出吱吱声 自动亮度电路 R425变值
　　◆康佳T953彩色电视机 整机三无,亦无字符显示,按遥控电源键时,红灯亮 过压保护电路 V305的Uc为0.6V,R426开路
　　◆康佳T953彩色电视机 整机三我,屏幕无显示,待命灯亮 时钟脉冲电路 N601的28,29脚无脉冲,Z601漏电
　　◆康佳T953彩色电视机 通电后,面板上的红灯亮,但整机三无,亦无字符显示 待命电源电路 N60117脚电压为4.6V,R669变值,C611漏电
　　◆康佳T953P彩色电视机 开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复 保护电路 VD301失效
　　◆康佳T953P彩色电视机 开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复 取样电路 RP401不良
　　◆康佳T953P彩色电视机 电源灯亮,按遥控器开机键,电源灯灭,电视机无光无声 可控硅保护电路 V407开路
　　◆康佳T953P彩色电视机 接通电源开关,电源灯不亮 辅助电源电路 VD403负端无16V电压,VD401也无-30V电压,遥控变压器开路
　　◆康佳T914H三无 拆机发现F402断，C443、C436爆裂，说明三无故障是由于电源电压输出过高引起的。经查是STR5412坏，R407的阻值应为22Ω，过大或过小将会再度引起上述故障。
　　◆康佳KK-T953FS彩电场抖 开机约十分钟后，场抖并在光栅下半部出现回扫线。故障原因是C425电容漏。
　　◆康佳KK-953P软故障一例接通电源后红绿指示灯交替闪亮，屏幕光栅也一亮一灭，故障原因是V611（2SA1015）三极管软击穿。
　　◆康佳T953S3三无 原因 ①测L409端,110V输出无电压,常见故障是:⑴电阻R416（8．2KΩ开路；⑵二极管VD409击穿；⑶T402开关变压器1端与3端短路；⑷电容C457（150UF/200V）失效；⑸二极管VD405击穿；⑹二极管VD408击穿；⑺V404、V403、V402击穿、R412开路，是由于电容C418失效造成的。 原因②开关稳压电源输出电压过高，导致机器自动保护，生三无故障。常见原因是：⑴RP401可调电阻失调；⑵R409电阻变值；⑶二极管VD407击穿。 原因③副亮度电路发生故障导致过流保护。常见原因是电阻R426（8．2KΩ）开路。原因④CPU5V供电电路发生故障，造成三无。常见原因是：⑴V409失效；⑵电阻R473开路。
　　◆康佳T953S3彩电记忆故障类（自动搜索、频道号不翻，造完台号不能储存）原因 ①康佳T953S3彩电N601CPU失效；原因②N101中频IC失效；原因 ③电台识别电路中的V607、V609、VD609失效；原因 ④N101中频IC13、14脚外接AFC旁路电容C131、C130失效或漏电，原因⑤中频中周T102、T104失效；原因 ⑥CPU的34脚调谐电压端子的C632旁路电容漏电（C632漏电时，自动搜索仍能收到节目，但节目位置和数量不正常且无忆亿）；原因⑦行输出T404不良使行逆程脉冲不符合CPU电台识别电路的要求造成无记忆； 原因 ⑧高频头 BM及中频IC12V供电电阻R406（4．7Ω）变值。
　　◆康佳T953S3彩电无彩色故障原因 ①N301失效；原因②Z301失效；原因 ③电容C313漏电；原因 ④R316、R317电阻变值；原因⑤D302延时线失效；原因 ⑥VD302短路；原因⑦R306开路；原因⑧电容C318、C319、C320、C321失效。
　　◆康佳T953S3彩电跑台、窜台故障： 跑台故障原因①C102电容短路；原因②VD101失效；原因③V101失效；原因 ④C632电容短路；原因⑤N601CPU失效。串台故障原因是N604失效。
　　◆康佳T953S3彩电水平一条亮线故障类：
　　原因①电阻R424开路，VD413击穿；原因②电阻R364开路；原因③N301失效；原因④N401失效；原因⑤VD410、R446失效；原因⑥电阻R443失效；原因⑦电阻R435失效；原因⑧电容C447失效。
　　◆康佳T953S3彩电场频不同步故障原因是电阻R328或电阻R348阻值变大。
　　◆康佳T953S3彩电图像重影故障类原因有：
　　①声表面波波器Z101失效；②N101中放集成块损坏；③D301亮度延时线损坏。
　　◆康佳T953S3彩电放VCD碟片时出现网纹干扰故障原因是Z304损坏。
　　◆康佳T2101场不同步①开机场不同步，半小时后正常，原因是C406（100UF/35V）变质损坏。②图像上下跳动不停，原因是VR401场频电位器脱悍。
　　◆康佳T2106彩电蓝屏 开机后无字符、无雪花，呈蓝屏幕。查CPU IC601（MN15287KWEC）52脚供电、4脚复位、②、③脚振荡电路均正常。更换CPU后一切正常。
　　◆康佳T2506彩电十分钟后伴音消失 用万用表测音频功放TDA2009的⑨脚（电源脚），在有伴音时为18V，当无伴音时为0V，TDA2009的电源由变压器T901提供，TDA2009的第17、18脚为T901的次级，17脚输出+28V经分压给TDA2009，18脚接地。用改锥轻触18脚，电视恢复伴音，拿开改锥后伴音消失，说明T901的18脚虚焊。重新焊好，故障排除。
　　◆康佳T2106彩电热机自动跳台 收看一小时后，图像按“节目+”顺序自动跳台不停，此时按本机键和遥控器均无效。经查是本机键S417（节目“+”）热机漏电，更换后故障排除。应急修理可断开该键一瑞电路的连接，只是该键失去了操作功能，需用遥控器操作。
　　◆康佳T2107彩电热机水平亮线 刚开机图像、伴音正常约40分钟后光栅变为一条水平亮线且无伴音。从故障现象分析，只有电源供电不正常，才会同时影响场扫描和伴音电路。查电源部分，发现+24V滤波电容C427（1000UF/25V）顶端鼓，C416（10UF/50V）脱皮，更换后故障排除。
　　◆康佳T2113彩电雪花大 测高频头的RF-AGC电压为0V（正常为4V左右），N101的11脚也为0V。因N101的11脚内部都是三极管的极电极，当外加电压后该脚才受N101⑩脚控制。经查是11脚外接电阻R110（100K）开路，更换后故障排除。
　　◆康佳T2115彩电音量不能关小 该机声音很大，按压音量控制键时N601（CTV222S．KK）脚电平变化范围正常，有相应的正常屏显。查外围元件为R609（82KΩ）变值，更换后即正常。
　　◆康佳T2128A三无 原因 ①测L409端,110V输出无电压,常见故障是:⑴电阻R416（8．2KΩ开路；⑵二极管VD409击穿；⑶T402开关变压器1端与3端短路；⑷电容C457（150UF/200V）失效；⑸二极管VD405击穿；⑹二极管VD408击穿；⑺V404、V403、V402击穿、R412开路，是由于电容C418失效造成的
　　◆康佳T5429D 雷击后不能开机.待机灯亮,查按摇控无反应,而ST6367,(37)脚也无反应,经查电源发现VD908反向阻变小,更换后一切正常本机带锁,如忘了可用按KEY(遥控器上)一下后按不足3位数字,再按一下KEY键即可.
　　◆康佳T4934E4 。初始密码为111。OK后按KEY(遥控器上)一下后按不足3位数字,再按一下KEY键即可.就可以开机不用输入密码。
　　◆康佳T2106彩电 无图无声,指示灯亮,机内冒烟.开机查发现电源部分 Q901/2SA817Y击穿，R915/120欧1/4W开路，R913/47欧开路。R922/10欧1W开路，R404/5欧6/5W开路，R409/0.68欧1/2W,R410/0.68欧1/2W均开路，ZD304/12V/1W短路，换后接假负载，+B为200V以上。查发现IC903/SE105/1脚为0V，但是+B为200V，细查发现中间有霉断补焊后整机正常。
　　◆ 康佳T5429D 雷击后不能开机.待机灯亮,查按摇控无反应,而ST6367,(37)脚也无反应,经查电源发现VD908反向阻变小,更换后一切正常本机带锁,如忘了可用按KEY(遥控器上)一下后按不足3位数字,再按一下KEY键即可.
　　◆康佳T4934E4 。初始密码为111。OK后按KEY(遥控器上)一下后按不足3位数字,再按一下KEY键即可.就可以开机不用输入密码。
　　◆康佳T2106彩电 无图无声,指示灯亮,机内冒烟.开机查发现电源部分 Q901/2SA817Y击穿，R915/120欧1/4W开路，R913/47欧开路。R922/10欧1W开路，R404/5欧6/5W开路，R409/0.68欧1/2W,R410/0.68欧1/2W均开路，ZD304/12V/1W短路，换后接假负载，+B为200V以上。查发现IC903/SE105/1脚为0V，但是+B为200V，细查发现中间有霉断补焊后整机正常。
　　◆T2101
　　1.C911容量小或漏电,图像左右收缩
　　2、R348断或ZD4O1击穿,显象管灯丝亮测G.B、G电压2O0v.无光.无声
　　3、R309坏,图像抖动
　　4、c426或R330开路与变大.场线性不良
　　5、C323漏电,场幅变大
　　◆953FS 无色、无字符.但黑白图像正常,且行有收缩、两边不满幅.两边有毛刺现象
　　查B1正常、为TMP47C434AN的行脉冲过高C423击穿
　　◆T2106 有时能正常工作,有时不能,红灯亮暗受化,有时环侥灯也暗亮
　　查B十105V忽然上升为18ov后降为12v待机
　　查:换C914.c913、后为启动困难,继查R913、R915变大
　　◆A系列机故障检修
　　◆实例1 机型：F2109
　　故障现象：不开机，电源指示灯不亮。
　　分析与维修：测+B输出为0V，整流300V正常测TDA4605各脚电压发现8脚过零控制脚为0V（正常为0.4V）使5脚无正脉冲输出，开关管不工作。细查8脚外围元件发现C914（3.9nF）击穿，换后恢复正常。
　　◆实例2 机型：T2166A1
　　故障现象：不开机，指示灯不亮。
　　分析与维修：测+B 110V，查N601的供电为0V，三端稳压器N602输入为0V顺其向后查发现R959开路（10K）换后检测N602输出端对地电阻为0Ω因N602输出有多路，分别供CPU、存储器、接收器及按键分压电路的电源。采用逐步断开分支法发现有一按键控制脚对地短路换后正常。

　　◆实例3 机型：F2109A
　　故障现象：三无，指示灯亮。
　　分析与维修：测+B只有70V处于待机状态；测CPU（LC863316A）N601的电源控制7脚为0V，再测CPU供电12脚8V（正常为5V），换N602三端稳压器后正常。
　　◆实例4 机型：T2188A
　　故障现象：三无，指示灯亮。
　　分析与维修：测+B只有50V，断开行负载空载测+B 120V后降为70V初步判断是由稳压环路出现故障，为缩小范围将光耦N902的3、4脚并接1K电阻开机+B正常怀疑N902坏，代换后一切正常。
　　◆实例5 机型：F2109A
　　故障现象：图像场上部拉长，下部压缩。
　　分析与维修：打开工厂菜单第一项选择场幅（V.SIZE）场线性（V.LIN）项调整无变化，恢复数据后测场块LA7840各脚电压正常，再测LA76810的23、24脚场小信号输出也正常，换C325无效。当测LA76810的数字电路供电端31、43脚电压时发现5V电压上升至8V，判断5V稳压器N404坏，代换后正常
　　◆实例6 机型：F2109A
　　故障现象：图朦、调节亮度对比度无效
　　分析与维修：测LA76810的44、45、46脚电压分别为2.5V2.2V2.1V正常，测13脚自动亮度限制脚约为2.8V（正常为4.1V）查13脚外接C418（1uF/50V）漏电
　　◆实例7 机型：F2109A
　　故障现象：图朦、调节亮度对比度无效
　　分析与维修：测LA76810的44、45、46脚电压正常测，13脚电压正常，试换存储器后故障排除。
　　◆实例8 机型：T2166A1
　　故障现象：蓝屏搜台不进位，AV正常。
　　分析与维修：测高频头BT、BM、AGC等及CPU的VT端均正常，测LA76810的AFC输出端10脚与沙堡脉冲输出端22脚分别为2～4.5V、0.06V正常为0～4.8、0.1～0.5因此查10脚和22脚外围电路发现22脚外接R303处断板。
　　◆实例9 机型：T2188A
　　故障现象：图像时亮时暗
　　分析与维修：测CRT加速极正常，LA76820的13脚ABL电压2.1V正常量G1端为负压（正常为0V）负压来源于消亮点电路，试换V405消亮点三极管后正常。
　　◆实例10 机型：T2188A
　　故障现象：蓝屏上有横线干扰并上下滚动。
　　分析与维修：查TV、AV状态下均有干扰，怀疑电源滤波不良换大电解后无效，测TDA4605的7脚为1.2V比正常机低，将C916拆下测量已漏电。更换0.1uF后正常。
　　◆实例11 A系列机图扭、图跳问题
　　新的更改方法
　　1、C234由0.068uF改为0.015uF。
　　2、R348、R349由1K改为510Ω。

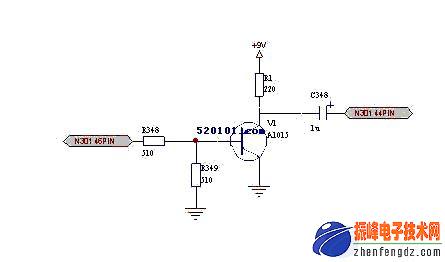

　　3、增加一级射跟随器见图。

　　◆实例12 A系列机童锁：出现两把锁，中间有三个（*、*、*）
　　首先按遥控器上静音，然后再按“9、9、9、”；
　　◆实例13 F2968A1 音杂
　　更改方法：工厂菜单8中FML由31改为0。
　　◆实例14 F2982A 无声
　　更改方法：R946由0.68Ω改为0.33Ω/1W。
　　◆实例15 F953A 刚开机画面暗且全屏都是绿色
　　更改方法：换彩管试试，检查工厂数据，换24C04
　　◆实例16 F953DA图闪，不定时图缩
　　更改方法：VD908由S5295G改为IN4148
　　◆实例17 F953DA音量线性不良
　　更改方法：R424改为8.2K。
　　◆实例18 T1437A交流声（高频声）
　　更改方法：C201加1UF/50V电容
　　◆实例19 T2188A声音调整突变
　　更改方法：R667由510Ω改为1K，VD667并47电阻。
　　◆实例20 F2909A 自动关机。
　　故障现象： 开机后不定时自动关机，有时五分钟有时一两分钟即自动关机按换台键又能开机。
　　分析与维修：经查CPU LC863328 7脚为POW端为低电平，（刚开机为高电平不定时出现低电平）。查CPU的Vcc；RESET,均正常。将键盘矩阵断开故障依旧，替换晶振32KHz.及CPU无效.经查LC863328资料，其31脚为保护控制脚，刚开机为高电平5V。然后慢慢降为0.5V后自动关机，顺其后查VD410（11V）稳压管导通引起。这时发现场块LA7841已换过，因原机以前是水平线，修好后出现的自动关机。这时测场过流保护管V401的be结电压0.6V（正常为0V），是保护管导通，测be极间接R466 1Ω0.5W电阻阻值变为3Ω，换后故障排除。
