| 电子线路中的同一个电容，有时候会称它去耦电容，有时候又会称它为旁路电容。
电子电路中，去耦电容和旁路电容都是起到抗干扰的作用，但是，当我们从不同的角度去看时，它所起的作用是不同的，所以才有的不同的称谓。 旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，它的作用是滤除前级电路所携带的高频杂波；而去耦（decoupling）电容也称退耦电容，是把该级输出信号的干扰作为滤除对象，对于下一级电路来说，它又是旁路电容。

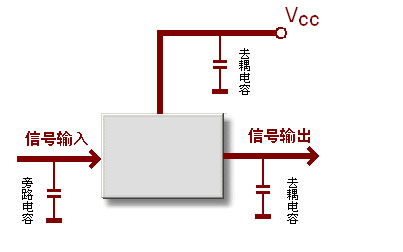

我们经常可以看到，在电源和地之间连接着去耦电容，它有三个方面的作用：一是作为本集成电路的蓄能电容；二是滤除该器件产生的高频噪声，切断其通过供电回路进行传播的通路；三是防止电源携带的噪声对电路构成干扰。 ★★★★★湖南省阳光电子技术学校常年开设：手机维修培训、家电维修培训、电工培训、电脑维修培训、焊工培训—常年面向全国招生(http://www.hnygpx.com 报名电话：0731-85579057)。安置就业。考试合格颁发全国通用权威证书：《中华人民共和国职业资格证》 、《电工证》 、《焊工证》 。采用我校多年来独创的“模块教学法”,理论与实践相结合、原理＋图纸＋机器三位一体的教学模式，半天理论，半天实践，通俗易懂，确保无任何基础者也能全面掌握维修技能、成为同行业中的佼佼者。工作(一期不会，免费学会为止)。*
|
