555是一个很常见的集成块，关于555使用、用途的书也很多。但不外乎利用其时钟功能或比较功能。这里就其作为时钟振荡电路的两种接法做一介绍。
1.这种就是我们电工书上所给出的接法。
这种接法的缺点是：获得的方波占空比一定是>50%；R1的数值不能太小，大约要500欧姆以上。C1电容的作用是防止外界干扰。一般可以不接。
T=0.7*(R1+2*R2)*C2

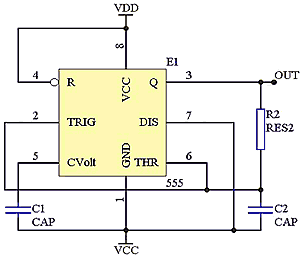

2.这种接法的优点相对接法一就是获得占空比50%的方波。还可以少个电阻，调动R2的数值即可调节频率。
