1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器

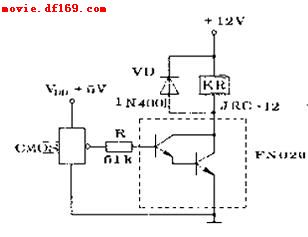

利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如图1所示。虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏

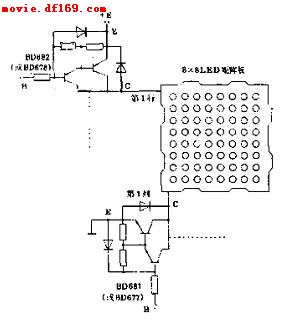

LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。
应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值与普通三极管不同。对于高速达林顿管，有些管子的前级be结还反并联一只输入二极管，这时测出be结正反向电阻阻值很接近；容易误判断为坏管，这个请注意。 ★★★★★湖南省阳光电子技术学校常年开设：手机维修培训、家电维修培训、电工培训、电脑维修培训、焊工培训—常年面向全国招生(http://www.hnygpx.com 报名电话：0731-85579057)。安置就业。考试合格颁发全国通用权威证书：《中华人民共和国职业资格证》 、《电工证》 、《焊工证》 。采用我校多年来独创的“模块教学法”,理论与实践相结合、原理＋图纸＋机器三位一体的教学模式，半天理论，半天实践，通俗易懂，确保无任何基础者也能全面掌握维修技能、成为同行业中的佼佼者。工作(一期不会，免费学会为止)。*
|
