可控硅

可控硅简单可分为单向可控硅和单向可控硅两种.

单向可控硅也称晶闸管,晶闸管是电子管时代出现的名称.

单向可控硅是一种类似三极管和二极管之间的半导体元件.

单向可控硅有4个PN极,比三极管多一PN结,见图.

图中A为阳极,K为阴极,G为门极也就是控制极。

通俗的讲,这是一个可以控制导通的整流二极管,当A-K之间加上上正下负的电压后,可控硅并不导通,要想导通还要在G到K之间加上一个0.7V或更高一些的正电压,并且要有一定的电流,此时可控硅才能导通.导通压降一般是一个硅PN极的压隆即略大于0.7V.

当可控硅导通后,只要主回路电流数值在额定范围并且不小于维持电流,可控硅就一直导通,不再受控制极的影响,此时控制极的电压可为零.

可控硅过载能力很强,仅次于二极管.比较郁闷的是普通可控硅只能靠电流回零来截止，还有一缺点就是开通速度也较低。

双向可控硅是正负方向都可导通和触发的可控硅，常用于小功率交流电源的开关控制，其触发电流通常正负极性是不一样大的，当电源为正半周是可用负极性触发，也可用正极性触发，反之亦然。

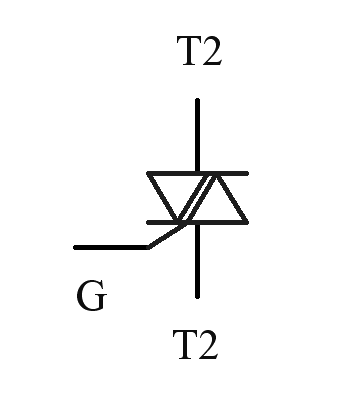

下面是双向可控硅的符号。G为门极（Gate），T1为主极1（Main Terminal 1），T2为主极2（Main Terminal 2）。

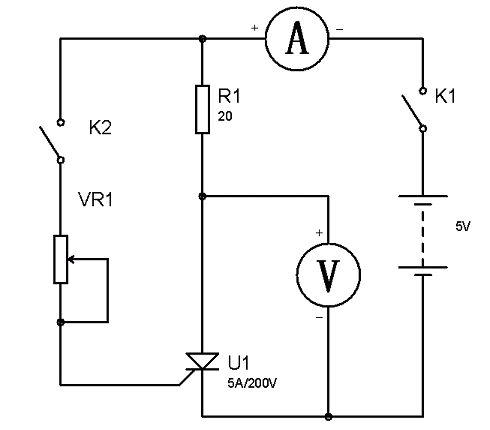

下面是测试可控硅触发电流的电路，调节VR1使可控硅从截止到导通。
