液晶板类型

来源：互联网

一个液晶显示器之好坏首先要看它之面板，因为面板之好坏直接影响到画面之观看效果，并且液晶电视面板占到了整机成本了一半以上，是影响液晶电视之造价之主要因素，所以要选一款好之液晶显示器，首先要选好它之面板。液晶面板可以在很大程度上决定液晶显示器之亮度、对比度、色彩、可视角度等非常重要之参数。液晶面板发展之速度很快，从前些年之三代，迅速发展到四代、五代，然后跳过六代达到七代，而更新之第八代面板也在谋划之中。目前生产液晶面板之厂商主要为三星、LG-Philips、友达等，由于各家技术水平之差异，生产之液晶面板也大致分为机种不同之类型。常见之有TN面板、MVA和PVA等VA类面板、IPS面板以及CPA面板。

1、TN面板

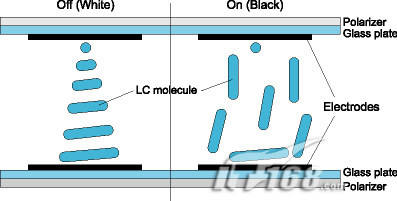

    TN全称为Twisted Nematic(扭曲向列型)面板，低廉之生产成本使TN成为了应用 广泛之入门级液晶面板，在目前市面上主流之中低端液晶显示器中被广泛使用。目前我们看到之TN面板多是改良型之TN+film，film即补偿膜，用于弥补TN面板可视角度之不足，目前改良之TN面板之可视角度都达到160°，当然这是厂商在对比度为10∶1之情况下测得之极限值，实际上在对比度下降到100:1时图像已经出现失真甚至偏色。

　　作为6Bit之面板，TN面板只能显示红/绿/蓝各64色， 大实际色彩仅有262.144种，通过“抖动”技术可以使其获得超过1600万种色彩之表现能力，只能够显示0到252灰阶之三原色，所以 后得到之色彩显示数信息是16.2 M色，而不是我们通常所说之真彩色16.7M色；加上TN面板提高对比度之难度较大，直接暴露出来之问题就是色彩单薄，还原能力差，过渡不自然。

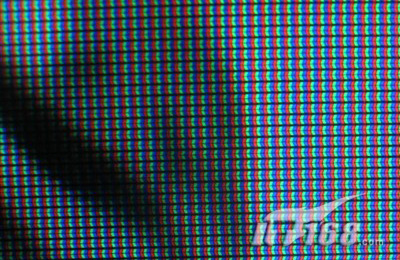

　　TN面板之优点是由于输出灰阶级数较少，液晶分子偏转速度快，响应时间容易提高，目前市场上8ms以下液晶产品基本采用之是TN面板。另外三星还开发出一种B-TN(Best-TN)面板，它其实是TN面板之一种改良型，主要为了平衡TN面板高速响应必须牺牲画质之矛盾。同时对比度可达700∶1，已经可以和MVA或者早期PVA之面板相接近了。台湾很多面板厂商生产TN面板，TN面板属于软屏，用手轻轻划会出现类似之水纹，另外仔细看屏幕大致是这样之：

2、VA类面板

    VA类面板是现在高端液晶应用较多之面板类型，属于广视角面板。和TN面板相比，8bit之面板可以提供16.7M色彩和大可视角度是该类面板定位高端之资本，但是价格也相对TN面板要昂贵一些。VA类面板又可分为由富士通主导之MVA面板和由三星开发之PVA面板，其中后者是前者之继承和改良。VA类面板之正面（正视）对比度 高，但是屏幕之均匀度不够好，往往会发生颜色漂移。锐利之文本是它之杀手锏，黑白对比度相当高。

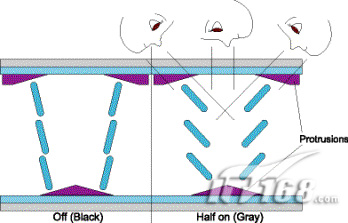

　　富士通之MVA技术(Multi-domain Vertical Alignment，多象限垂直配向技术)可以说是 早出现之广视角液晶面板技术。该类面板可以提供更大之可视角度，通常可达到170°。通过技术授权，我国台湾省之奇美电子(奇晶光电)、友达光电等面板企业均采用了这项面板技术。改良后之P-MVA类面板可视角度可达接近水平之178°，并且灰阶响应时间可以达到8ms以下

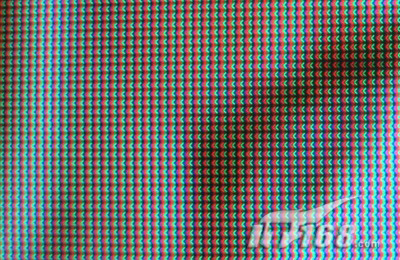

    三星Samsung电子之PVA（Patterned Vertical Alignment）技术同样属于VA技术之范畴，它是MVA技术之继承者和发展者。其综合素质已经全面超过后者，而改良型之S-PVA已经可以和P-MVA并驾齐驱，获得极宽之可视角度和越来越快之响应时间。PVA采用透明之ITO电极代替MVA中之液晶层凸起物，透明电极可以获得更好之开口率， 大限度减少背光源之浪费。这种模式大大降低了液晶面板出现“亮点”之可能性，在液晶电视时代之地位就相当于显象管电视时代之“珑管”。三星主推之PVA模式广视角技术，由于其强大之产能和稳定之质量控制体系，被日美厂商广泛采用。目前PVA技术广泛应用于中高端液晶显示器或者液晶电视中。VA类面板也属于软屏，用手轻轻划会出现类似之水纹，仔细看屏幕大致是这样之：

3、IPS面板

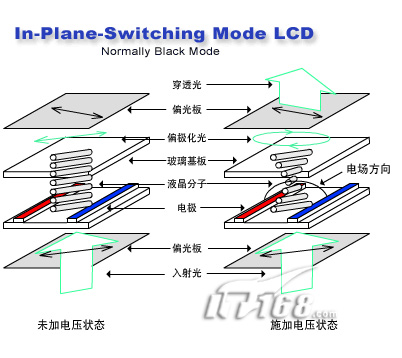

    IPS（In-Plane Switching，平面转换）技术是日立公司于2001推出之液晶面板技术，俗称“Super TFT”。IPS阵营以日立为首，聚拢了LG-飞利浦、瀚宇彩晶、IDTech(奇美电子与日本IBM之合资公司)等一批厂商，不过在市场能看到得型号不是很多。IPS面板 大之特点就是它之两极都在同一个面上，而不象其它液晶模式之电极是在上下两面，立体排列。由于电极在同一平面上，不管在何种状态下液晶分子始终都与屏幕平行，会使开口率降低，减少透光率，所以IPS应用在LCD TV上会需要更多之背光灯。此外还有一种S-IPS面板属于IPS之改良型

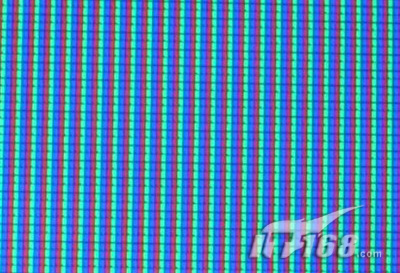

    IPS面板之优势是可视角度高、响应速度快，色彩还原准确，价格便宜。不过缺点是漏光问题比较严重，黑色纯度不够，要比PVA稍差，因此需要依靠光学膜之补偿来实现更好之黑色。目前IPS面板主要由LG-飞利浦生产。和其他类型之面板相比，IPS面板之屏幕较为“硬”，用手轻轻划一下不容易出现水纹样变形，因此又有硬屏之称。仔细看屏幕时，如果看到是方向朝左之鱼鳞状象素，加上硬屏之话，那么就可以确定是IPS面板了。

4、CPA面板（ASV面板）

    CPA（Continuous Pinwheel Alignment,连续焰火状排列）模式广视角技术（软屏），CPA模式广视角技术严格来说也属于VA阵营之一员，各液晶分子朝着中心电极呈放射之焰火状排列。由于像素电极上之电场是连续变化之，所以这种广视角模式被称为“连续焰火状排列”模式。而CPA则由“液晶之父”夏普主推，这里需要注意之是夏普一向所宣传之ASV其实并不是指某一种特定之广视角技术，它把所采用过TN+Film、VA、CPA广视角技术之产品统称为ASV。其实只有CPA模式才是夏普自己创导之广视角技术，该模式之产品与MVA和PVA基本相当。也就是说，夏普品牌之LCD电视未必就是采用夏普自己生产之CPA模式液晶面板，它有可能采用台湾厂家之VA模式面板或者其他厂家之液晶面板。夏普之CPA面板色彩还原真实、可视角度优秀、图像细腻，价格比较贵，并且夏普很少向其他厂商出售CPA面板。CPA面板也属于软屏，用手轻轻划会出现类似之水纹，仔细看屏幕大致是这样之：

    此外还有一些其他厂商也有自己之液晶面板技术，比如NEC之ExtraView技术、松下之OCB技术、现代之FFS技术等，这些技术都是对旧之TFT面板之改进，提供了可视角度和响应时间，通常只用在自有品牌之液晶显示器或者液晶电视上使用。其实以上这些面板都属于TFT类面板，只不过现在各种面板有自己之技术和名称，所以TFT这个名字反而不常使用了。
