笔记本液晶屏排线折断的修复

笔记本电脑由于其特有的移动的特点，号称“移动办公室”，其购买者不在少数，由于各种各样的原因，在使用过程中出现这样那样稀奇古怪的故障也是常有的事，很多朋友一见心爱的“本本”出现一点问题不听使唤了，往往心急如焚，不知所措，也大多有上网寻找答案的习惯，但是网上的笔记本专家论坛也大都泛泛而谈，或者直接说送修，等遇到具体地操作问题还得我们自己动手，不具有动手能力的“本本”拥有者还是要跑到维修中心去，花上一大笔冤枉钱。

　　这里我想通过具体的事例来打破不少“本本”拥有者认为这种高科技产品很神秘的想法。笔记本电脑虽然集成化比较高，小巧、轻便，具有很高的技术含量，很多人认为出了问题只有到维修中心去，别无他法，其实就是维修中心的工作人员处理问题的方法有时候也和我们各位DIY爱好者的方法大同小异，一般问题我们自己也能修好。所以，请广大笔记本电脑爱好者切记，一但你的笔记本电脑出问题了，我们首先要冷静，要懂得分析原因，不要急于送给维修中心去，我们自己说不定也能找到故障所在，其实有的问题只要稍具动手能力自己完全能够解决，何必花大把的银子跑上几十里路，甚至上百里路去特约维修中心呢？

　　笔者同事的一台笔记本电脑（二手，在他手里已经玩了一年多的时间），恒升，型号为SLIMNOTE 7100,是华硕的OEM产品，其配置为：CPU PII400 ，内存 64M ，硬盘IBM 6.4G ，液晶屏11.3寸真彩TFT ，光软外置。

　　有一次在使用中正常关机，等到了下次开机使用时，屏幕上就出现了大量竖状条纹，使得显示的内容残缺不全，由于是二手货，根本就没有什么质保可谈，据说维修费用大约要几百大元，朋友急了，又有点舍不得。找到了我看看有没有办法（后来听说也是抱着试试看的心情来找我的）。我听他这么一说，心中就有数了，十有八九是显示器与主板的连接排线存在断裂的现象，因为大约在两年前，我的笔记本电脑也出现了类似的故障，我自己趴在上面整整修了一个星期才找到故障的范围所在。当然了，产生这种故障的原因也有可能是显卡的原因，但是对于笔记本电脑这样精密的设备来说，其CPU、内存、硬盘、显卡等硬件一般来说是不会损坏的，像他这种情况多数是液晶屏来回翻动导致了排线的局部断裂。于是我拍着胸脯对朋友说，包在我身上了，放心吧。

　　拿到机器以后我做了常规的检查，确实如朋友所说的，显示内容残缺不全，屏幕上布满了竖状条纹，但启动、运行正常。就在我无意中把液晶显示屏合上一点的时候，显示的画面突然变好了，与正常无异！再恢复到原来角度的时候又不行了。欣喜之下更确定了我的判断是正确的，液晶屏与主板之间的连接排线存在断裂的现象，在我活动液晶显示屏的时候断开点又接上了。

　　问题既然确定了，接下来就开始动手维修。有的朋友说找到断裂的地方把它接上去不就完了吗？是的，我也这么认为，但是找到排线的断裂之处不是一件很容易的事情，就是把断裂点找到了，把它接起来更是难上加难！还好，在两年前维修我自己笔记本的时候积累了接排线的一些经验，现在终于可以奉献跟大家了。

　　在此之前，先请大家认识一下各种各样的排线，做到心中有数。

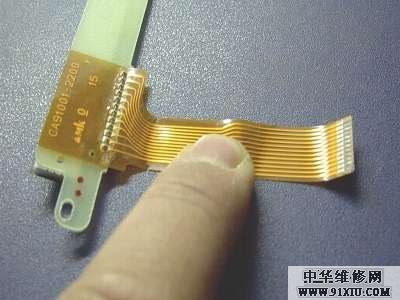

本本的工作状态指示板排线

　　所谓排线，顾名思义，就是把很多根电线并排整齐的排列在一起，起到传输数据信号的作用，同时采用排线也能使电路显得整洁、美观。相信玩“本本”的爱好者大都玩过台式机，排线的结构和台式机的硬盘、光驱、软驱等的数据线一样，只不过排线是由韧性非常高的塑料薄膜中间夹着若干根很薄的金属条组成的，与硬盘数据线比起来更显得轻巧，不过古董的本本还是用下图这种。

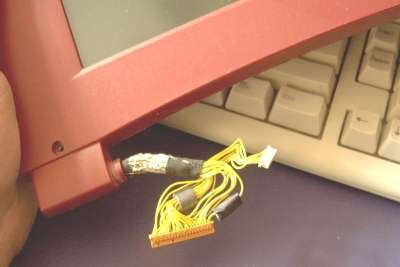

早期用的单股电线

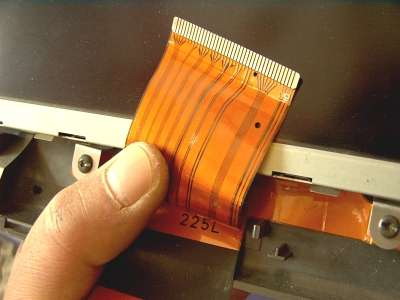

　　一般来说，排线具有很高的韧性，轻易不会折断，但是由于是二手的机器，已经使用了若干年了，其液晶屏不知打开又合上了多少次，再加之使用方法不当，频繁向同一个方向来回活动液晶屏的话就有可能断，如果折断一根、两根还有接起来的可能，断太多的话，到了无法接的地步只有更换新的，对与已经使用了一些年头的二手笔记本，其配件早就不生产了，要想买到相同型号的排线已经不大可能。其实笔记本电脑的排线有两种，一种是从屏幕通往显卡部分的排线，一种是从屏幕控制电路通往TFT面板的排线，这两根线都起着传输显示内容的作用，所不同的在于从屏幕通往显卡部分的排线是传送整个屏幕显示的信号，到了控制电路之后这些信号被分成每个像素要显示的内容在传往TFT面板。如果其中任何一处的排线出现问题，显示就会不正常。

　　了解了排线的结构以后，接下来就是打开笔记本电脑，找到排线的位置。工具准备：电烙铁（优质锡丝、松香等）、数字万用表、美工刀片、703或704硅橡胶（密封行输出高压嘴的东西，家电维修部可以找到）等。

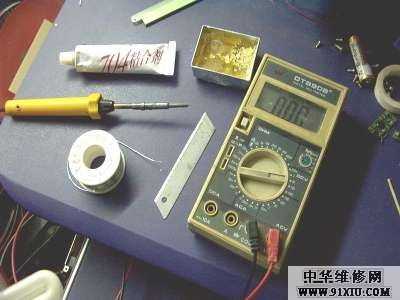

使用的工具

　　各大品牌的笔记本排线颜色、形状可能不大相同，但结构肯定都是一样的。液晶屏与主板的连接排线大都在液晶屏的下方，我们要先把笔记本电脑拆开，才能看到排线。不同品牌、型号的笔记本电脑拆卸方法都差不多，可以先观察一下，看笔记本外壳是有几个整体部分构成的。一般来说，先找一块柔软的布垫在桌子上，使笔记本底部朝上，把底部的几根螺丝卸下来，然后再把笔记本正面朝上，打开液晶屏，这时候我们才可以把“本本”的前面板和键盘拿掉，注意，前面板上有鼠标和音箱，它们和主板之间也大多是用带插头的排线连接起来的，键盘也不例外。先要小心地把排线那头的插头从主板上小心的拿下来，才能分别把前面板和键盘拿掉。

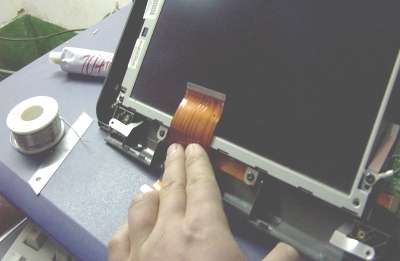

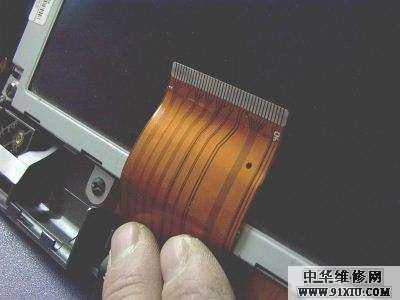

　　这时候我们就可以看到“本本”的主板了，从主板到液晶屏的排线一般有两根， 宽的那一根（大约有4厘米宽）就是传输数据信号的排线，就是它有折断的地方！而另一根是液晶屏背光灯用的。有的笔记本电脑主板到液晶屏的排线是一根，只不过是把液晶屏信号和控制背光灯的信号用一根排线传输罢了。只要将两根排线分别向上方拉，拉松动后，一边向上拉一边抠住底端的接口，就可以将排线拔出来了。

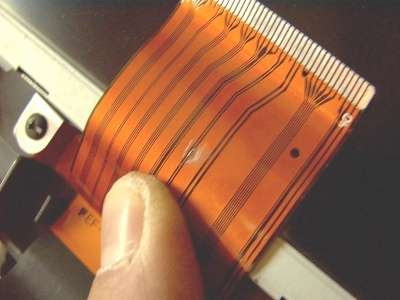

　　找到排线以后，可是又怎么能确认是哪地方断了呢？首先要用观察法，先用肉眼看排线哪地方有明显的折痕，排线断开全是由折痕引起的。可以借助高倍放大镜在强光下辅助观察，由于排线比较薄，折断的地方应该是能看出来的。

　　找到疑点以后，为了确保万无一失，我们再借助数字万用表进一步“确诊”。普通的表笔肯定不行，太粗了，我们在表笔上分别接上缝衣针，用200欧姆电阻档，表笔在刚才怀疑断开点的两边用缝衣针代替表笔轻轻划开排线上的那层具有韧性的薄膜测量，电阻显示无穷大的那此处肯定断了，断点找到以后，我们就用刀片轻轻的把具有韧性的那层薄膜刮掉，这一步千万要小心，因为排线实在是太薄、太细了，不要把那么细的排线刮断了，更不能在排线上刮出洞来，以露出金属光泽为准。

　　刮好以后就准备焊接，用刀片刮一点松香的粉末放在刚才刮开的排线上（助焊用），然后等电烙铁烧热了，把电烙铁的电源插头拔掉（这一步一定要做到，否则被静电把主板烧坏了可别找我啊！），利用余热，烙铁头稍微沾一点焊锡，飞快的在排线撒上松香粉的地方抹一下，再垂直抬起来，排线断开的地方就被焊好了，记着，速度一定要快，否则排线就被烫坏了，如果一遍不行可以多来几遍， 好能找一段废旧的影碟机或者手机的排线先把焊接技术练好了再动手。

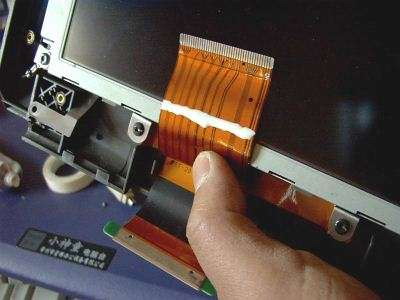

　　焊好以后，数字万用表检测无误，用703硅橡胶在焊点上和周围以及背面都涂上一层，大约一、两个小时以后等到表面自然风干了再反复涂1-2遍，利用703硅橡胶干了以后具有弹性的特点起到固定焊点的作用，使其在以后的使用中不至于再次断开。

　　等到硅橡胶完全风干了以后就可以装机测试了。这一步笔者就不再多说了，完全是按照刚才拆卸时相反的顺序装好，辛苦了半天，该测试一下自己的劳动成果了，相信你只要按照我刚才所介绍的步骤去做了，一定会取得成功的。
