图文介绍:更换T4X的电池(换芯)操作步骤

时间:2010-06-11 00:02:24    整理:佚名    []
http://www.apx168.com

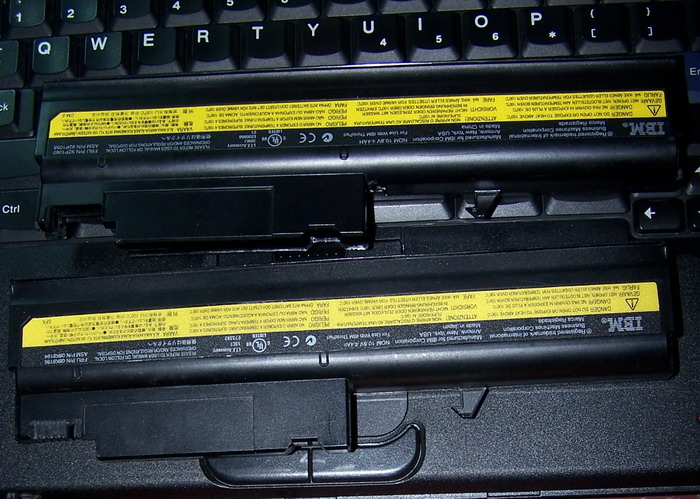

这次共换两个电池,一个是SONY之,只剩下6%了。还有一个SANYO之,只剩下40%。都是T4之电池。

换法相同,换完之后上机好能用。使用电源管理程序校正之后,电池之容量每次上升约1.2倍。另外,需要大家注意之时候,下面之图片中紫红之电芯是三洋之旧电芯,绿色之是SoNY之旧电芯,蓝色之新之松下电芯。(教程中之图片是换完之后补拍之,原来旧电芯连接在电路板上之状态没有了)

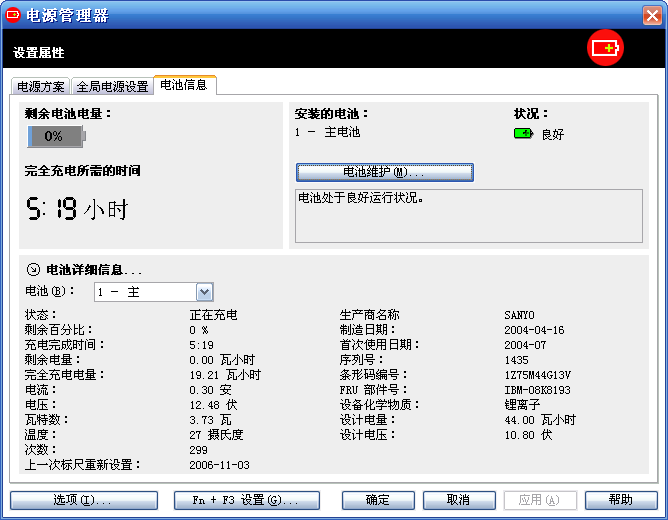

下面先看一下换之前之情况:

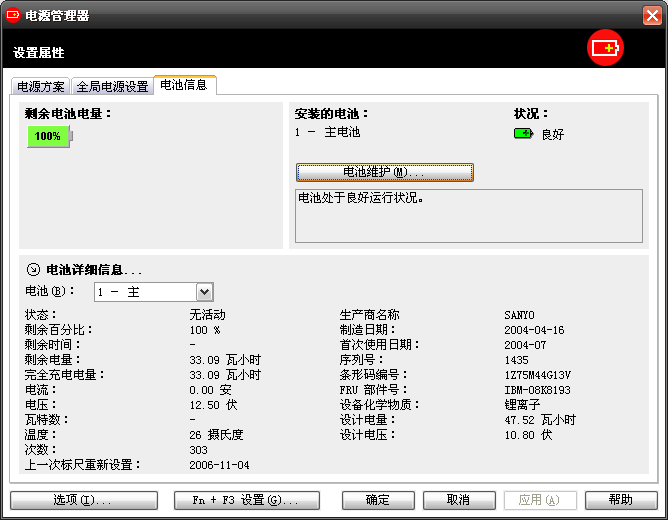

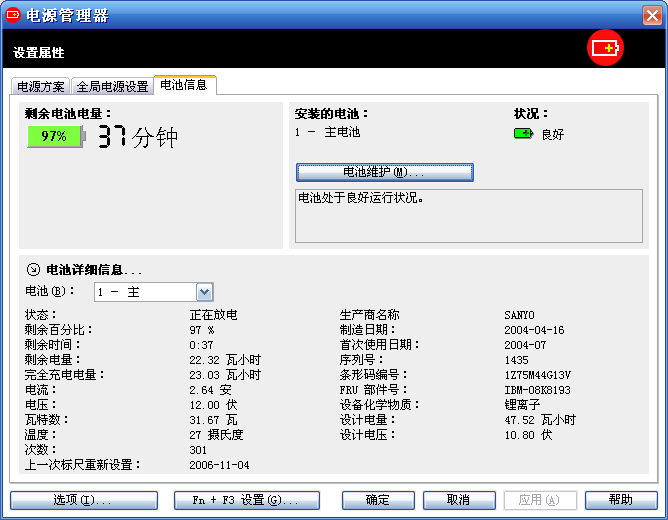

换之后校正3次之图:

言归正传,下面正式开始教程!

一,准备工作:

1,需要准备之原材料:

A:6节一致性好之新电芯:所谓一致性,就是指每个电芯之间之个体参数差异很小:电压,容量,内阻,放电平台等。通常情况下,我们买到之原装电心,只要是同批次之,一般都非常好,除非你被卖家坑了。这些参数里面我们似乎没有能力去检测他,除了电压之外(其他都需要专业之测试工具,如家测分容柜、内阻仪等)

电压之检测:用数字万用表打到电压档即可。如果你买之6只电芯电压差异比较大,这时需要你自己校正一下单只电心之电压,否则是不能用之。具体方法后文会有讲到。

PS:淘宝上一般有卖之,SANYO之2600mAh原装之基本算是极品了,价格也很高,35左右。其他有松下,sony等等品牌,容量不同之,价格也有差异。2200之一般在25-28左右。XD我这次就是让深圳之一个作电池之朋友帮我买之松下2200MAH全新拆机电芯(全新电芯做成电池组后未出库),都是检测好之,平均25一节。

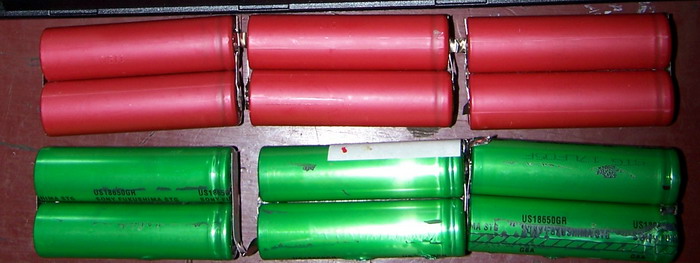

市场上假冒之SANYO不少,希望你不要遇到。下图是拆出来之SANYO&SONY.

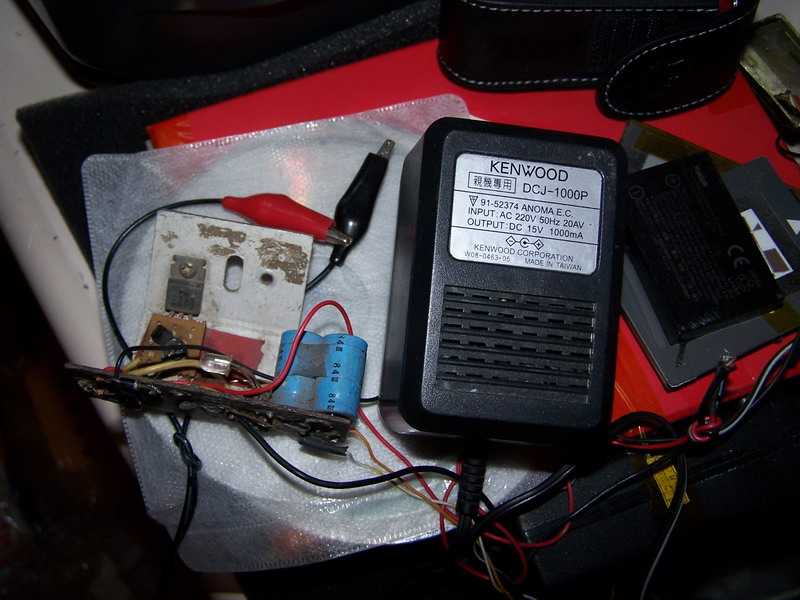

B:工具篇:镊子,斜口钳,电烙铁,4根30-40cm之导线( 好是颜色不同,细而柔软),万用表,一个9-14V之没有极可调直流电源(我之是自己DIY之一个通用稳压电源,下图。如果你没有,也没有关系, 好是有一个12V之稳压电源)

2,拆解电池。

我也没有太多之诀窍不过还是需要一丁点暴力色彩之。

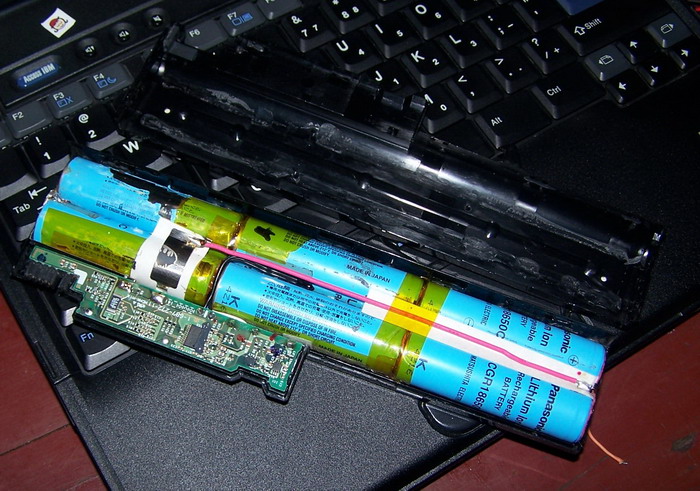

但是一般情况下,从电池两头开始拆比较容易,如下图之A处,然后再开B处。这样上下盖就能剥开了。我是用尖镊子慢慢之插到缝边上(与缝平行之),轻轻之敲开。只要开一个扣就容易了。

PS:如果你拆坏了,可以再网上买一个减重模块(二手区有卖,好像35RMB),和外壳一样之。

二,换芯开始:

1,电芯校正:

首先,检查新买之电芯电压,使用万用表电压档万用表测量:一般再3.85V左右。如果有差异之话,你必须校正。校正方法就是把所有之电芯并联起来,放置2-3小时,一般情况下就没有什么问题了。

结束之后,将电芯每两只并联起来,然后串联,成为电池组。

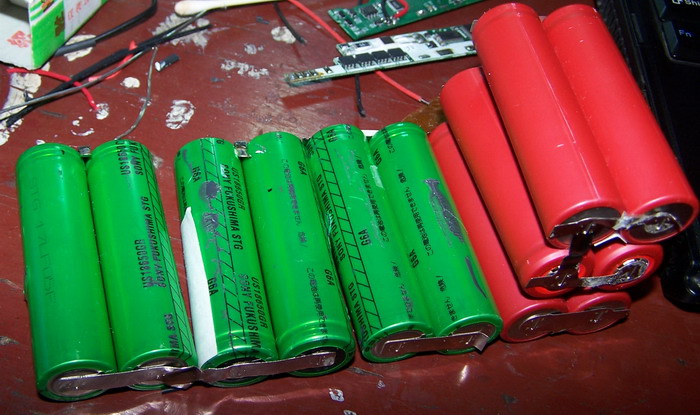

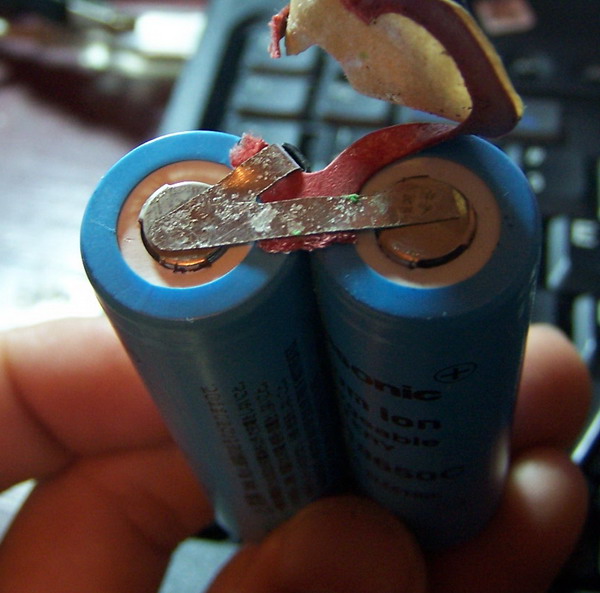

这里不得不谈之是电芯电极之焊接:在买电芯之时候,我们可以要求商家使用点焊机帮我们点焊一下,只要每两个正负极并联在一起就好了~如图

如果JS没有帮你点焊,也没有关系,我们使用电烙铁来自己焊:清洁电芯端部,拿上焊锡丝,使用电烙铁迅速点焊上去,使得锡与电芯正负极位置相融合:注意,动作一定要快,如果你一次没有焊上,也不能长时间用烙铁加热电芯端部,我们可以等他凉了再焊第二次---因为电芯内部正负极片之间是用10~20微米之PP-PE隔膜绝缘之,其耐热温度约为130度,一点过热就会收缩---电芯就内部短路报废了--甚至燃烧爆炸!!!)

检测你原来电池组之电压值,假设为10.5V【尽量让其到达10.5v左右之时候从本本上拆下(本本之电源管理软件里面可以看到电压之)。】

也要使得你之新电池组获得这个电压10.5V。这时,我之直流电源就可以出场了,将电压调至10.55V(偏高一点),然后对新电池组进行充电,当充电电流降低到30mA左右时可以停止。

PS:【如果你没有直流稳压源,也可以省略这一步,替代之做法是:先万用表测量新电池组之电压(假设10V),然后将原来电池再本本上充电充到10.3V再取下,这时基本可以保证二者电压差异不大。0.3V是电池极化与电路压差之估算值】

2,连接导线:

电芯电压校正结束之后,就可以更换了。

取出4根导线,二端上锡等待焊接:

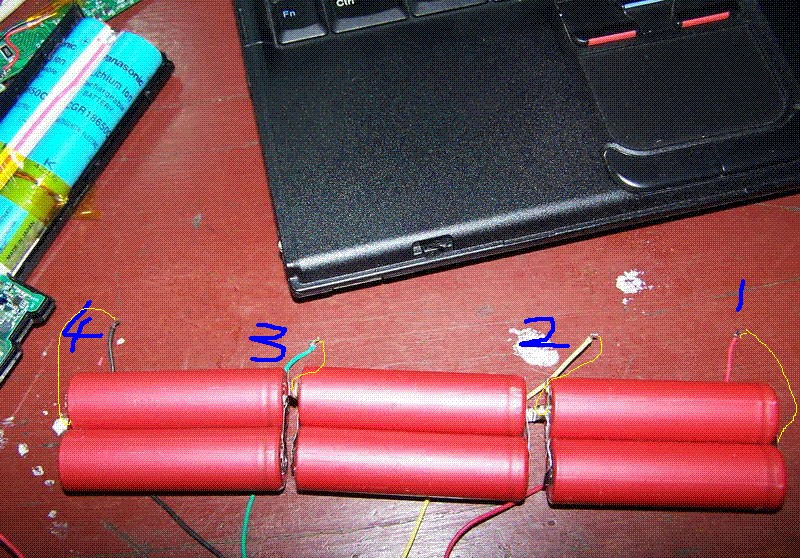

具体焊接方式见图:

目之就是让新老电芯按照次序并联起来。事实上,这时已经是每4个电芯并联之后,再3组串联。

连接完了之后,放置3-5小时---为了让电压完全均衡。

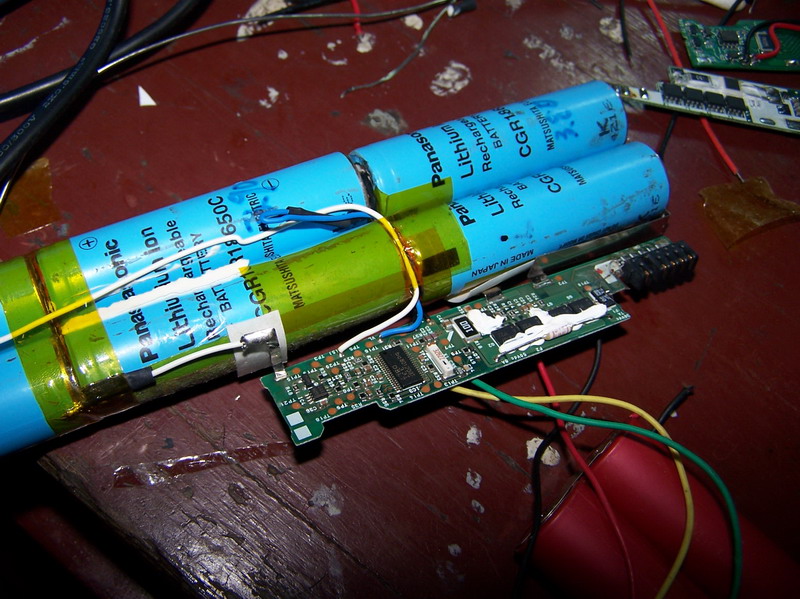

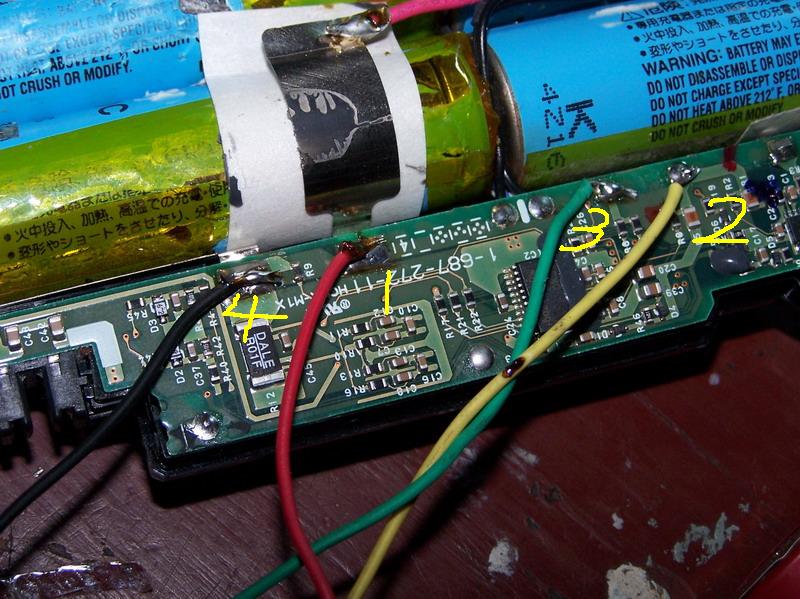

注意,在下图中,电路板上之1,2,3,4个点,就是原来电芯与电路板之连接点。我这个顺序是按照电位从高到低之排列之。这个是SONY之。SANYO之位置有点不同,但是一样很容易找到之。千万注意这个顺序不要搞错啊!!!不然旧麻烦了。

3,连接完成之后就是替换过程了。

替换过程也是需要非常小心之。这个过程要保证电路不掉电。

拆下原来之电芯之时候,注意要尽量保留导线与镍片,我们尽可能之从原来电芯之与镍片之连接处切断。留下之导线便于与新之电芯相接。

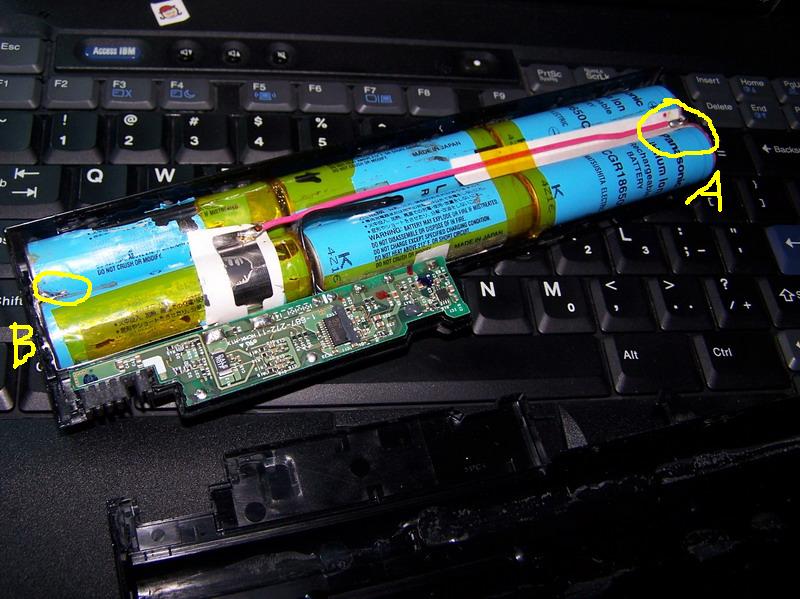

如下图A,B位置:

替换上新之电芯,这时务必保证刚才焊之4根导线不要断开。按照原来电池之放置方式与连接位置,把电路板焊上去。注意对正位置

4,拆线:

象手术一样---换芯之 后一步,就是拆线。

确认新换上去之电芯与电路板各个节点安全连接之后,我们就可以吧刚才那4根导线拆掉。

如果你手法好,可以用烙铁焊下,如果有之节点是多根线一起之,很难把握焊接之火候,弄得不好吧其他之也焊下来了。。。。。这时建议你用斜口钳或者指甲刀把线齐根剪断,这样 可靠了。

拆下导线,万用表测量一下电池组之电压,电芯电压,以及输出电压是否好等。

如果一切都在你之掌握之中,OK,换芯基本成功。

三,换芯之后之容量校正:换芯之后容量仍然显示为原来之数值,这时需要校正。

我们使用IBM自带之POWER MANAGE 软件即可。

很多朋友都要,我找了一下,把地址放上来:点这里到IBM网站下载新版电源管理程序

点这里

装上电池,插上电源适配器,开机,

双击右下角任务栏之那个ThinkPad电池百分比图标,打开软件。

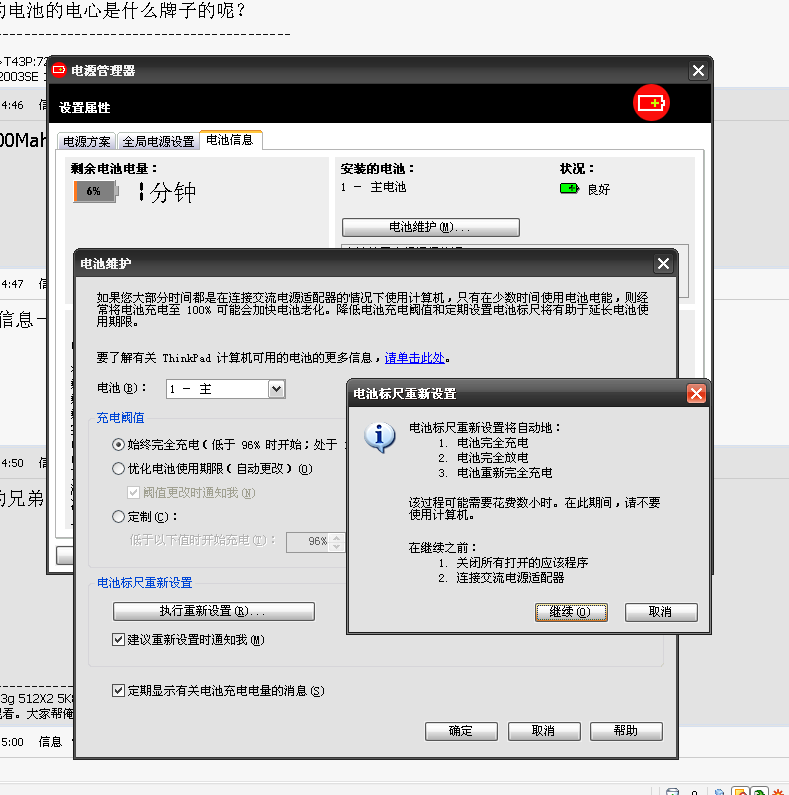

依次是:电池信息--电池维护--电池标尺重新设置,确定。

这时就进入了校正阶段了。。。

如下图所示。

每一次校正,可以获得大约120%之容量提升。也就是校正一次以后显示之容量是原来显示之1.2倍。

事实上,也没有必要一定要校正到设计容量,我们没有必要以电池之寿命来满足视觉之需要~~

---当你之电池显示到1%~6%时,能坚持很长时间(我之电池原来显示容量还有设计容量之40%,换之后,第一次充满之后在0%~6%之间坚持了1个小时多)。

另外,好使用电池过程中,深充放循环一样可以使得容量显示得到提升,以趋好。

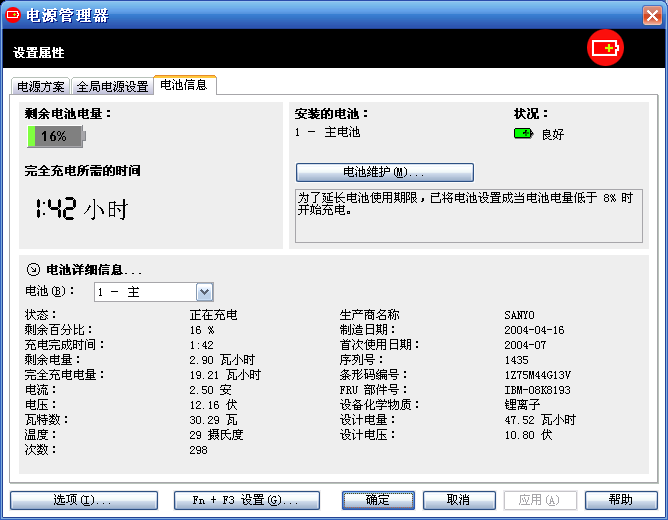

下面是原来之电池容量:只有19WH

校正一次之后:23wh

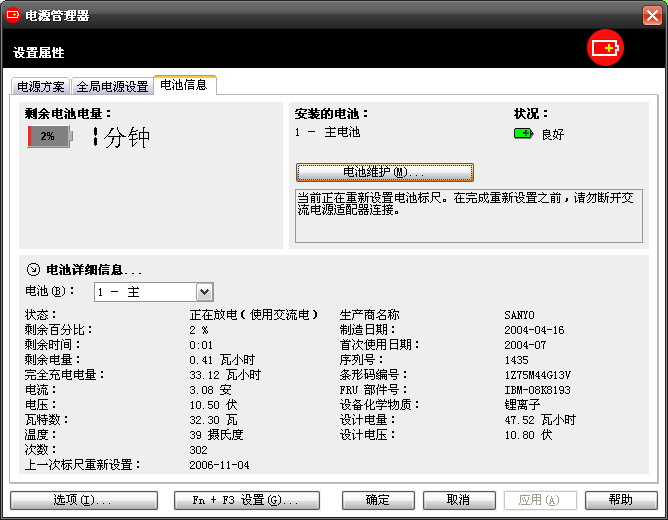

校正3次以后:变成33WH多了
