开关型霍尔集成电路的判别及应用

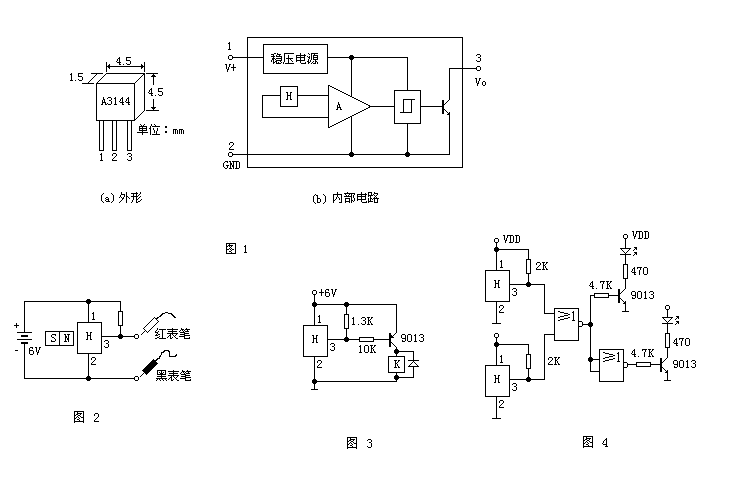

霍尔集成电路 常用的就是开关型霍尔集成电路。图1就是典型的一种。

测量开关型霍尔集成电路可按图2搭一个电路，电源可选4.5~24V，本电路选6V。把万用表拨在直流10V挡。因霍尔集成电路为集电极开路输出，所以测试时，应加一个1~2K的电阻。平时输出端3脚和地2脚为高电平（接近电源电压），当用一小磁铁（可用10mm*10mm*15mm的永久磁铁，也可把坏的铁氧体永磁扬砸下一小块）靠近霍尔集成电路有数字的一面时，如果电压表指针降到0.15V左右时，说明霍尔集成电路是好的。如果当小磁铁已接触到霍尔集成电路有字的一面时，电压表指示仍不下降，可把磁铁的磁极调一下再试（本电路所示霍尔集成电路是磁铁N极靠近时输出低电平），如果电压表指示下降到0.15V左右，说明霍尔集成电路是好的，否则说明霍尔集成电路是坏的。

图3是用霍尔集成电路控制继电器的应用电路，当小磁铁靠近霍尔集成电路时，继电器吸合。

图4是公共汽车关门指示电路。当门1、门2都关上时（磁铁靠近霍尔集成电路），或非门输出高电平，VT1导通，绿灯亮，司机可以开车。否则，红灯亮。
