TL431的简介

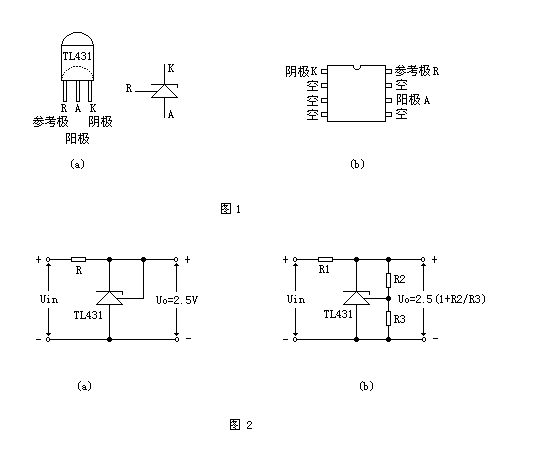

TL431是一种并联稳压集成电路。因其性能好、价格低，因此广泛应用在各种电源电路中。其封装形式与塑封三极管9013等相同，如图1a所示。同类产品还有图1b所示的双直插外形的。

TL431的主要参数为：

1. 大输入电压为37V。

2. 大工作电流150mA。

3. 内基准电压为2.5V。

4. 输出电压范围为2.5~30V。

TL431可等效为一只稳压二极管，其基本连接方法如图2所示。图2a可作2.5V基准源，图2b作可调基准源，电阻R2和R3与输出电压的关系为U_O=2.5(1 R2/R3)V_O。 　　湖南省阳光电子技术学校常年开设：手机维修培训、家电维修培训、电工培训、电脑维修培训、焊工培训--面向全国火爆招生！网址：http://www.hnygpx.com 报名电话：0731-85579057)。安置就业。考试合格颁发全国通用权威证书。采用我校多年来独创的“模块教学法”,理论与实践相结合、原理＋图纸＋机器三位一体的教学模式，半天理论，半天实践，通俗易懂，确保无任何基础者也能全面掌握维修技能、成为同行业中的佼佼者。包工作(一期不会，免费学会为止)。
