场效应晶体管的分类及使用

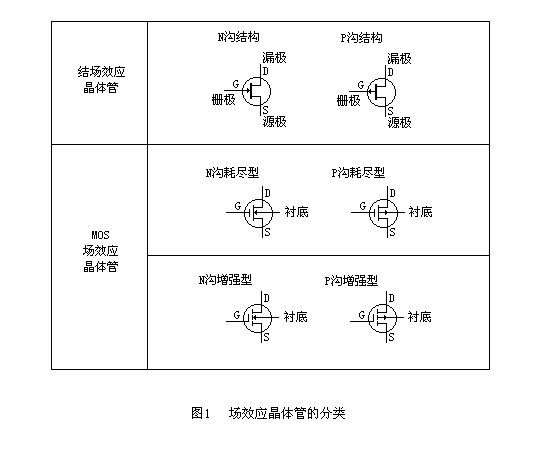

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。见附图1。

<?XML:NAMESPACE PREFIX = V />

MOS场效应晶体管使用注意事项。

MOS场效应晶体管在使用时应注意分类，不能随意互换。MOS场效应晶体管由于输入阻抗高（包括MOS集成电路）极易被静电击穿，使用时应注意以下规则：

1. MOS器件出厂时通常装在黑色的导电泡沫塑料袋中，切勿自行随便拿个塑料袋装。也可用细铜线把各个引脚连接在一起，或用锡纸包装

2. 取出的MOS器件不能在塑料板上滑动，应用金属盘来盛放待用器件。

3. 焊接用的电烙铁必须良好接地。

4. 在焊接前应把电路板的电源线与地线短接，再MOS器件焊接完成后在分开。

5. MOS器件各引脚的焊接顺序是漏极、源极、栅极。拆机时顺序相反。

6. 电路板在装机之前，要用接地的线夹子去碰一下机器的各接线端子，再把电路板接上去。

7. MOS场效应晶体管的栅极在允许条件下， 好接入保护二极管。在检修电路时应注意查证原有的保护二极管是否损坏。

l 场效应管的测试。

下面以常用的3DJ型N沟道结型场效应管为例解释其测试方法：

3DJ型结型场效应管可看作一只NPN型的晶体三极管，栅极G对应基极b，漏极D对应集电极c，源极S对应发射极e。所以只要像测量晶体三极管那样测PN结的正、反向电阻既可。把万用表拨在R*100挡用黑表笔接场效应管其中一个电极，红表笔分别接另外两极，当出现两次低电阻时，黑表笔接的就是场效应管的栅极。红表笔接的就是漏极或源极。对结型场效应管而言，漏极和源极可以互换。对于有4个管脚的结型场效应管，另外一极是屏蔽极（使用中接地）。

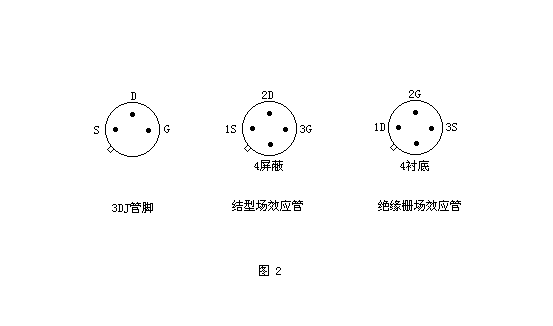

目前常用的结型场效应管和MOS型绝缘栅场效应管的管脚顺序如图2所示。

l 场效应晶体管的好坏的判断。

先用MF10型万用表R*100KΩ挡（内置有15V电池），把负表笔（黑）接栅极（G），正表笔（红）接源极（S）。给栅、源极之间充电，此时万用表指针有轻微偏转。再该用万用表R*1Ω挡，将负表笔接漏极（D），正表笔接源极（S），万用表指示值若为几欧姆，则说明场效应管是好的。 　　湖南省阳光电子技术学校常年开设：手机维修培训、家电维修培训、电工培训、电脑维修培训、焊工培训--面向全国火爆招生！网址：http://www.hnygpx.com 报名电话：0731-85579057)。安置就业。考试合格颁发全国通用权威证书。采用我校多年来独创的“模块教学法”,理论与实践相结合、原理＋图纸＋机器三位一体的教学模式，半天理论，半天实践，通俗易懂，确保无任何基础者也能全面掌握维修技能、成为同行业中的佼佼者。包工作(一期不会，免费学会为止)。
